Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: CKS-reeks
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10Working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
Koppeling van de Wigovrrunning van CKS de Bidirectionele voor de Machines van de Drukborstel |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Twee manierenlagers |
Flensgrootte: |
70160mm |
Torsie (NM): |
20-300 NM |
Gewicht (kg): |
107 |
Droeg Grootte (mm): |
10-45 |
Naam: |
Koppeling van de Wigovrrunning van CKS de Bidirectionele voor de Machines van de Drukborstel |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Twee manierenlagers |
Flensgrootte: |
70160mm |
Torsie (NM): |
20-300 NM |
Gewicht (kg): |
107 |
Droeg Grootte (mm): |
10-45 |

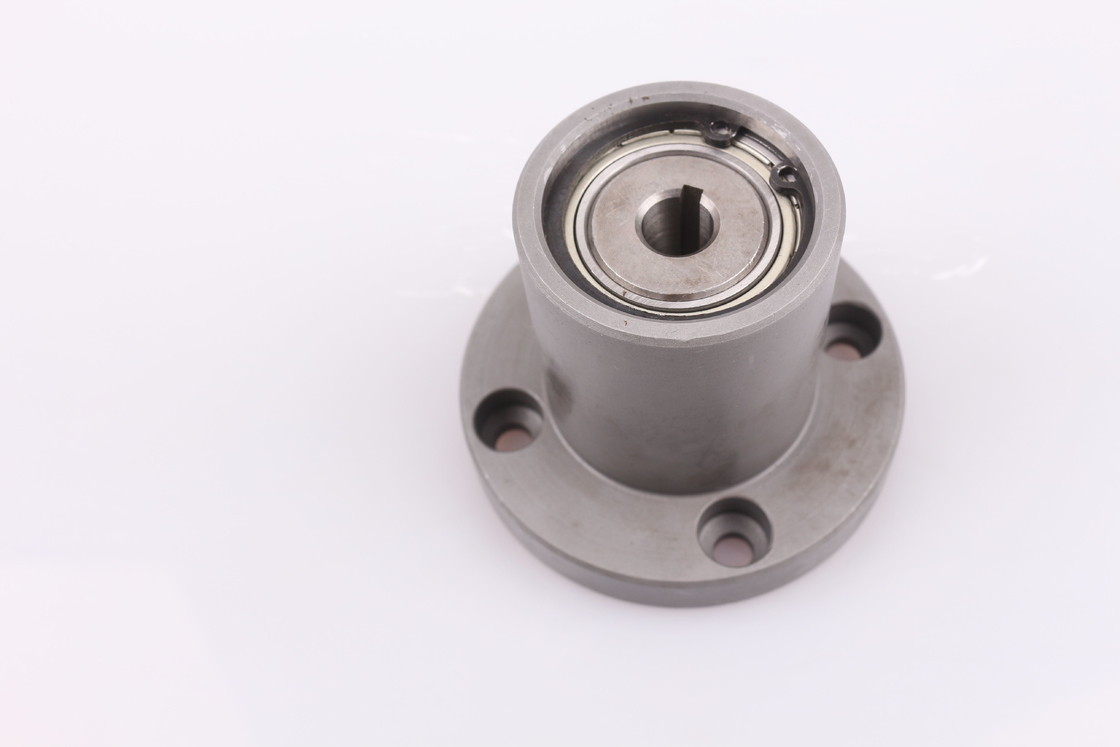

Koppeling van de Wigovrrunning van CKS de Bidirectionele voor de Machines van de Drukborstel
Productieinleiding
CKS is Bidirectionele SPRAG-TYPE ovrrunning koppeling;
Het werken zoals ONDERSTEUNEN Toepassing;
Gewoonlijk gebruikt op Drukmachine, Verpakkingsmachine, Hijsend machine, die vervoersmachines, enz. opheft.
CKS typen bidirectionele wig die koppeling overschrijdt die heeft een schachtgat met de drijfdie aan de ene kantschacht wordt verbonden en een schachtgat aan de andere kant met de gedreven schacht wordt verbonden. Wanneer de buitenring zich niet beweegt en de drijfschacht met de wijzers van de klok mee of linksdraaiend roteert, synchroon ook roteert de gedreven schacht. Wanneer de gedreven schacht door externe torsie wordt beïnvloed, kan het niet met de wijzers van de klok mee of linksdraaiend roteren. Het wordt vaak aangepast met het paar van de balschroef of andere componenten, als antiomkeringsmechanisme, en kan ook alleen als transmissie worden gebruikt van het plaatsen, het overbrengen van torsie of het snijden van torsie. Het wordt gebruikt in de mechanische transmissie van drukmachines, verpakkende machines, het hijsen en vervoersmachines, divers niet genormaliseerd materiaal en proefbank
Productenparameters
| Model | Koppelingsgrootte | Flensgrootte |
Torsie capaciteit |
||||||||||
| D | D | T | C | b1 | t1 | D1 | D2 | D3 | H | h | d1 | (N.m) | |
| CKS 70(42) X58-10 | 10 | 32 | 51 | 20 | 3 | 1.4 | 70 | 55 | 42 | 58 | 11 | 6.5 | 20 |
| CKS 75(45) X58-10 | 10 | 35 | 52 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS 75(45) X58-12 | 12 | 35 | 51 | 20 | 4 | 1.8 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS 75(45) X58-15 | 15 | 35 | 51 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS 95(57) X78-17 | 17 | 47 | 70 | 27 | 5 | 2.3 | 95 | 75 | 57 | 78 | 13 | 8.5 | 50 |
| CKS 105(62) X78-20 | 20 | 52 | 70 | 27 | 6 | 2.8 | 105 | 84 | 62 | 78 | 16 | 10.5 | 100 |
| CKS 115(74) X78-20 | 20 | 62 | 70 | 27 | 6 | 3.3 | 115 | 95 | 74 | 78 | 16 | 10.5 | 100 |
| CKS 115(74) X78-25 | 25 | 62 | 80 | 32 | 8 | 3.3 | 115 | 95 | 74 | 88 | 16 | 10.5 | 120 |
| CKS 125(84) X100- 30 | 30 | 72 | 90 | 37 | 8 | 3.3 | 125 | 105 | 84 | 100 | 16 | 10.5 | 150 |
| CKS 132(88) X100-30 | 30 | 75 | 90 | 35 | 8 | 3.3 | 132 | 110 | 84 | 100 | 16 | 10.5 | 150 |
| CKS 145(94) X110-35 | 35 | 80 | 100 | 40 | 10 | 3.3 | 145 | 120 | 94 | 110 | 20 | 13 | 200 |
| CKS 155(102) X110-40 | 40 | 85 | 100 | 40 | 12 | 3.3 | 155 | 128 | 102 | 110 | 20 | 13 | 250 |
| CKS 160(108) X120-45 | 45 | 90 | 110 | 45 | 14 | 3.8 | 160 | 134 | 108 | 120 | 20 | 13 | 300 |
