Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: MDEU-reeks
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10Working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
MDEU-de Manierkoppeling van Roltype één met Met lage snelheid |
Materiaal: |
Het Dragende Staal van GCR 15 |
Het Max. Overschrijden (r/min): |
600-200 |
Torsie (NM): |
70-230 |
Gewicht (kg): |
0.52-9.7 |
Droeg Grootte (mm): |
15-80 |
Naam: |
MDEU-de Manierkoppeling van Roltype één met Met lage snelheid |
Materiaal: |
Het Dragende Staal van GCR 15 |
Het Max. Overschrijden (r/min): |
600-200 |
Torsie (NM): |
70-230 |
Gewicht (kg): |
0.52-9.7 |
Droeg Grootte (mm): |
15-80 |

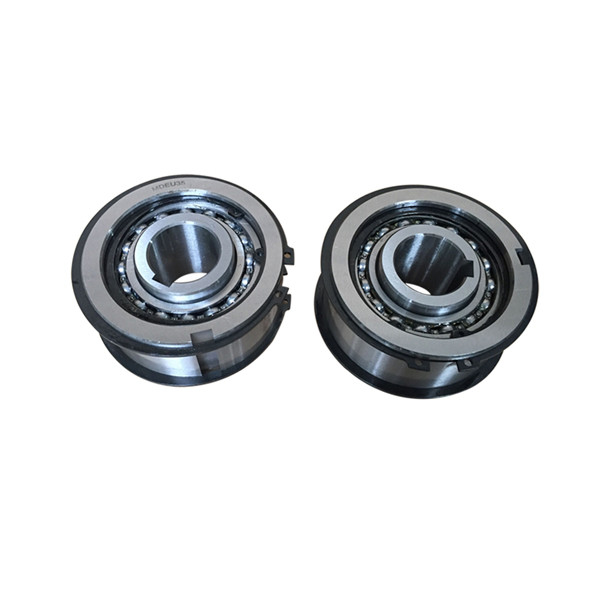

MDEU-de Manierkoppeling van Roltype één met Met lage snelheid
Productieinleiding
De nokkenkoppelingen zijn precisieapparaten die de binnen en buitenraces, door de het vastklemmen actie van nokken, sluiten om torsie in één richting van omwenteling over te brengen; en overschrijding in de tegenovergestelde richting. Deze eenheden worden vaak doorverwezen naar zoals freewheelt, sprags, overschrijdend, of unidirectionele koppelingen ondersteun, afhangend van hun toepassing.
MDEU-de reekskoppeling is Europees stijlmodel. Het lager is onnodige toe te schrijven aan nok en rolbouw. Gemakkelijke installatie voor tand, katrol of toestel door Spirolox op het buitenras te gebruiken. Dit laat weglaten toe om de flens voor tand, katrol of toestel, ideaal voor middelgrote plichtstoepassingen te maken.
De unidirectionele koppelingen zijn efficiënte mechanische apparaten die verschillen in as roterende richting en de snelheid van omwenteling gebruiken om omgekeerde omwenteling te verhinderen en veiligheid te verzekeren. om een betrouwbaardere eenrichtingskoppeling te creëren, hebben de ingenieurs vele jaren die en koppelingen ontwikkelen verbeteren, van het eenvoudige steuntype, aan het paltype en het roltype, en dan het culmineren aan de Nokkenkoppeling doorgebracht, die de heersende stroming is geworden
| Punt | MDEU25 |
| Materiaal | GCr15 |
| Droeg dia. | 25 mm |
| Buitendia. | 40 mm |
| Breedte | 42 mm |
| Torsiecapaciteit | 230 N.m |
| Gewicht | 1,1 kg |
| Pakket | Kartondoos, houten doos of als uw vereisten |
Productenparameters
Model |
Torsie Capaciteit (N@m) |
Max. Het overschrijden (r/min) Binnenras |
Max. Het indexeren (cyclus/min) |
Max.Radial Lading wanneer Het overschrijden (n) |
Droeg Grootte (H7) |
Binnenras Spiebaan |
A |
B (h7) |
C |
D |
E |
F |
G |
H |
I |
Buitenras Spiebaan |
Gewicht (kg) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0,8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0,8 | 6x3.5 | 0,88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0,8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
Opzettend voorbeeld:
