Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO 9001
Modelnummer: GN 16*16 GN 16*24
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 3-5 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
Stijve schachtkoppeling |
Model: |
De reeks van GN |
Materiaal: |
Aluminiumstaal |
Droeg Grootte: |
16mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Gewicht: |
6g-10G |
Naam: |
Stijve schachtkoppeling |
Model: |
De reeks van GN |
Materiaal: |
Aluminiumstaal |
Droeg Grootte: |
16mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Gewicht: |
6g-10G |

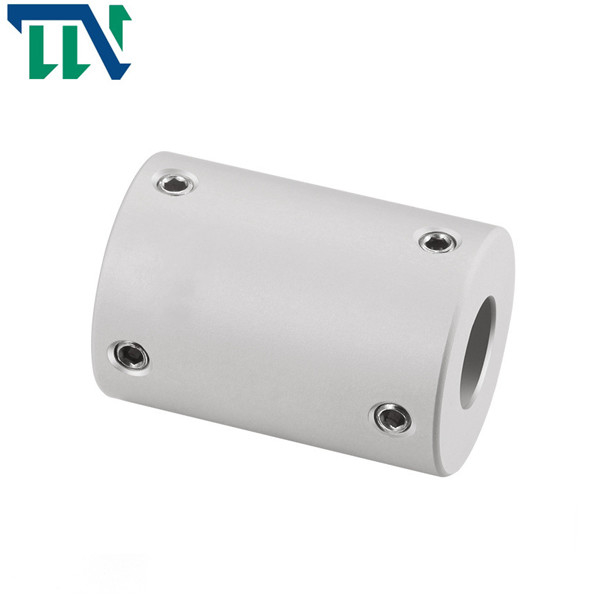

Stijve metrische het Aluminiumlegering van de flexibele schachtkoppeling setcrew
Producteneigenschappen
De stijve koppeling is een soort gewrongen stijve koppeling, die geen omwentelingsontruiming zelfs wanneer dragend lading heeft. Zelfs wanneer er een lading door afwijking wordt veroorzaakt is, stijf brengt de stijve koppeling nog torsie die over.
De bouten op de flens van de stijve koppeling kunnen alle bouten zijn voor het uitboren van gaten, of de helft hen is bouten voor het uitboren van gaten, en de andere helft is gewone bouten, volgens de omvang van de transmissietorsie.
>Geïntegreerde structuur, het algemene gebruik van materialen de met hoge weerstand van de aluminiumlegering
>High-torsie, hoge starheid
>The het stijve type fundamenteel staat geen excentriciteit toe, zodat moet het volledig in gebruik worden aangepast
>Fastening methode van setscrewschroef
De Fabriek van Changzhoutianniu is een professionele fabrikant van pruimkoppelingen, stijve koppelingen, universele koppelingen, dwarsdiakoppelingen, windende koppelingen, blaasbalgenkoppelingen, dubbele membraankoppelingen en andere producten. Het verwerkingsbedrijf heeft een volledig en wetenschappelijk kwaliteitsbeheersysteem.
Productenparameters
| modelparameter | gemeenschappelijk droeg diameter d1, d2 | ΦD | L | F | M | het aanhalen schroeftorsie (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel parameter | Geschatte torsie (N.M) * |
toelaatbare excentriciteit (mm) * |
toelaatbare afbuigingshoek (°) * |
toelaatbare asafwijking (mm) * |
maximumsnelheid t/min |
ogenblik van inertie (Kg.M2) |
Materiaal van schachtkoker | oppervlaktebehandeling | gewicht (G) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Aluminiumlegering met hoge weerstand | Het anodiseren behandeling | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
