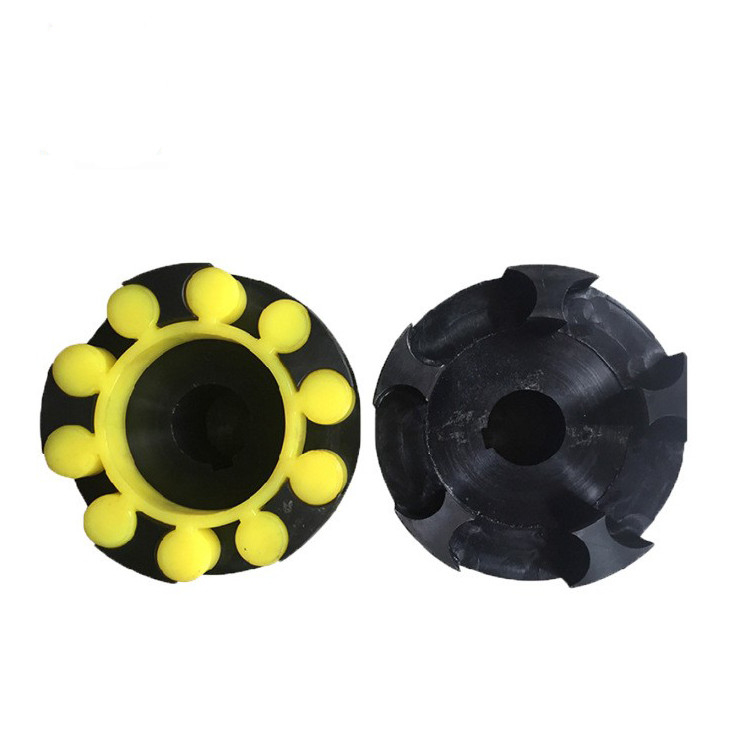

1 de Aandrijving Plum Shaft Coupling Flexible LM6 MIS 6 van de duimpomp

LM6 MIS 6 Flexibele pruim-Gevormde Kaak Elastische Koppeling voor Pomp

De koppeling van de pruimbloesem is een wijd gebruikte die koppeling, ook als klauwkoppeling wordt bekend, die uit twee schijven van de metaalklauw en een elastomeer samengesteld is. De twee platen van de metaalklauw zijn staal over het algemeen 45, maar de aluminiumlegering wordt ook gebruikt wanneer de gevoelige lading wordt vereist.

Lmz-i de gespleten het type van remwiel koppeling van de pruimbloesem is samengesteld uit twee halve koppelingen met dezelfde vorm van klauwen, remwielen en elastische elementen. De elastische elementen van de pruimbloesem worden geplaatst tussen de klauwen van de twee halve koppelingen om de verbinding van de twee halve koppelingen te realiseren.

De vorm van quincunx gaf elastische elementen gestalte is niet beperkt tot cirkel convexe delen, maar ook rechthoekige en lange boog convexe delen. Naast rubber, worden de materialen van quincunx elastische elementen ook gemaakt van techniekplastieken zoals polyurethaanelastomeer. Wanneer het elastische element in één richting roteert, slechts draagt de helft van het convexe deel de lading en speelt de rol van het overbrengen van torsie. De ladingsdistributie op de contactoppervlakte van de klauw betrokken bij het overbrengen van torsie is verwant met de vorm van het contactdeel. Nemend het contact van de dikke klauw als voorbeeld, als andere gevolgen niet worden overwogen, kan de lading worden overwogen om volgens de trapezoïdale wet, zoals aangetoond in Fig. 5 _worden verdeeld 78. Aangezien het verschil tussen binnen en buitendiameters stijgt, ook stijgt de niet-uniformiteit van ladingsdistributie. Bovendien wanneer de twee halve koppelingen relatieve verplaatsing hebben en er een hiaat tussen de het werk oppervlakte van het elastische element en de convexe klauw van de halve koppeling is, zal de niet-uniformiteit van ladingsdistributie verdere verhoging, niet alleen is de ladingsdistributie op de het werk oppervlakte van één klauw ongelijk, maar ook neigt de lading tussen de geladen klauwen ongelijk te zijn. Het gebruik van boogvormige contactoppervlakte kan de niet-uniformiteit van ladingsdistributie op het werkende gezicht verbeteren. Daarom kan het grote torsie overbrengen, maar zijn elasticiteit wordt lichtjes verminderd. De koppeling van de pruimbloesem wordt gekenmerkt door een klein aantal delen, kleine algemene afmetingen, gemakkelijke vervaardiging van elastische elementen en hoge lagercapaciteit. Nochtans, tijdens assemblage en demontage, moeten de twee helften van de koppeling langs de asrichting worden bewogen. Het is hoofdzakelijk van toepassing op het systeem van de transmissieschacht met minder veeleisende eisen ten aanzien van compensatieprestaties en buffervermindering, vooral van de transmissie van middelgrote en kleine macht.

Productenparameters
