Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: MZ - k-reeks
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10Working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |

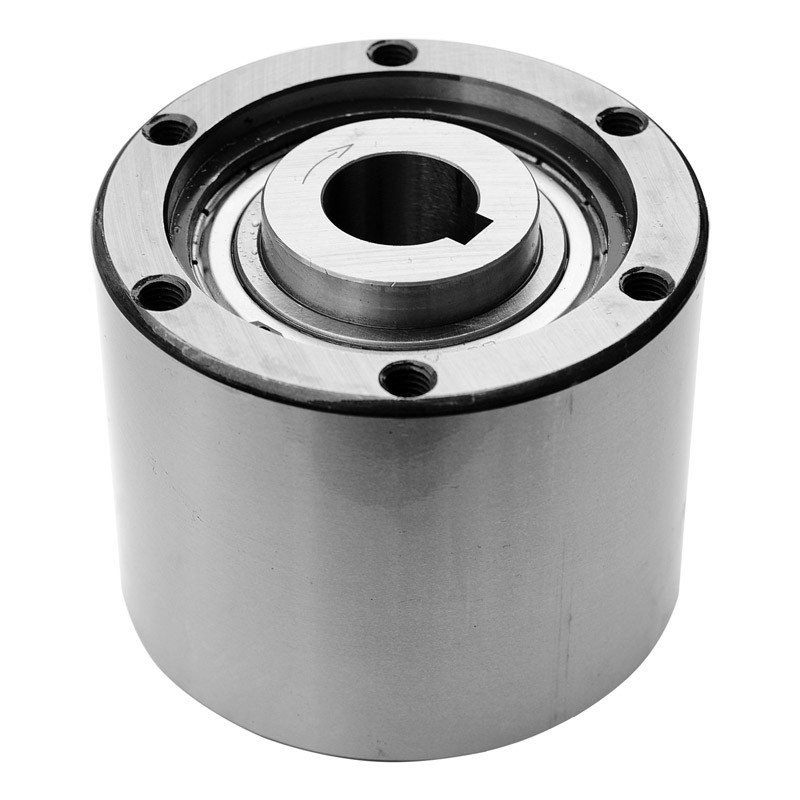

MZ de Pers freewheelt het Lager van de Nokkenkoppeling |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Één manierlagers |
Thichness (mm): |
64-180 |
Torsie (NM): |
0.2-1.27 |
Gewicht (kg): |
1.4-13.2 |
Droeg Grootte (mm): |
15-70 |
Naam: |
MZ de Pers freewheelt het Lager van de Nokkenkoppeling |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Één manierlagers |
Thichness (mm): |
64-180 |
Torsie (NM): |
0.2-1.27 |
Gewicht (kg): |
1.4-13.2 |
Droeg Grootte (mm): |
15-70 |
Productieinleiding
Het type MZ is verzegeld, sprag freewheelt het type, gesteund dragen gebruikend twee 60. .ZZ het reeksvet lubrucated lagers. De eenheden zijn geleverd klaar voor installatie gesmeerd vet. MZ de eenheden zijn bedoeld multifunctioneel, om in diverse applicatoins worden gebruikt. Een typische opzettende regeling wordt getoond op de volgende pagina. De binnenrace wordt gesloten aan de schacht. De binnendiameter van het buitenras zou als het opzetten register voor de verbonden delen (tand, katrol, toestel, torsiewapen…) moeten worden gebruikt. De het opzetten spon zou aan g6-tolerantie moeten zijn
| Punt | Mz60-50 |
| Materiaal | GCr15 |
| Droeg dia. | 50 mm |
| Buitendia. | 155 mm |
| Breedte | 102 mm |
| Torsiecapaciteit | 2110 N.m |
| Belemmeringstorsie | 0,98 N.m |
| Gewicht | 10,2 kg |
| Pakket | Kartondoos, houten doos of als uw vereisten |
Productenparameters
| Model | Capaciteit Torsie (NM) |
Torsie Belemmering (NM) |
Over het lopen Max. Ras |
Over het lopen Max. Ras |
het indexeren /min) |
Droeg Grootte (H7) |
Sleutel manier |
A | B | C | PCDD |
(M6) E |
F | G |
H-M No. van Onttrokken x Hoogte |
S | Gewicht (kg) |
| MZ15 | 186 | 0,20 | 2.200 | 900 | 150 | 15 | 5*2.3 | 62 | 68 | 60 | 58 | 47 | 25 | 5.5 | 6*M5*P0.8 | 10 | 1.4 |
| MZ17 | 215 | 0,20 | 2.000 | 800 | 150 | 17 | 5*2.3 | 66 | 75 | 64 | 64 | 52 | 28 | 6.3 | 6*M5*P0.8 | 10 | 1.8 |
| MZ20 | 323 | 0,29 | 1.900 | 700 | 150 | 20 | 6*2.8 | 67 | 80 | 65 | 68 | 55 | 30 | 7.6 | 6*M6*P1.0 | 12 | 2.0 |
| MZ30-22 | 735 | 0,39 | 1.800 | 500 | 150 | 22 | 6*2.8 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 6*M8*P1.25 | 16 | 3.7 |
| MZ30-25 | 735 | 0,39 | 1.800 | 500 | 150 | 25 | 8*3.3 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 6*M8*P1.25 | 16 | 3.7 |
| MZ30 | 735 | 0,39 | 1.800 | 500 | 150 | 30 | 10*3.3 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 6*M8*P1.25 | 16 | 3.7 |
| MZ35 | 1.080 | 0,49 | 1.700 | 300 | 150 | 35 | 10*3.3 | 87 | 110 | 85 | 95 | 80 | 50 | 8.7 | 6*M8*P1.25 | 16 | 4.8 |
| MZ45-40 | 1.620 | 0,69 | 1.700 | 300 | 150 | 40 | 12*3.3 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 8*M8*P1.25 | 16 | 6.2 |
| MZ45 | 1.620 | 0,69 | 1.700 | 300 | 150 | 45 | 14*3.8 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 8*M8*P1.25 | 16 | 6.2 |
| Mz60-50 | 2.110 | 0,98 | 1.600 | 250 | 150 | 50 | 14*3.8 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 8*M8*P1.25 | 16 | 10.2 |
| MZ60-55 | 2.110 | 0,98 | 1.600 | 250 | 150 | 55 | 16*4.3 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 8*M8*P1.25 | 16 | 10.2 |
| MZ60 | 2.110 | 0,98 | 1.600 | 250 | 150 | 60 | 18*4.4 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 8*M8*P1.25 | 16 | 10.2 |
| MZ70-65 | 3.040 | 1.27 | 1.300 | 250 | 150 | 65 | 18*4.4 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 8*M8*P1.25 | 16 | 13.2 |
| MZ70 | 3.040 | 1.27 | 1.300 | 250 | 150 | 70 | 20*4.9 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 8*M8*P1.25 | 16 | 13.2 |
