Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: De reeks van BB
Betaling & het Verschepen Termijnen
Min. bestelaantal: PCs 1
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
De manier van BB Één freewheelt Dragende Koppeling |
Materiaal: |
GCr15 Dragend Staal |
Type: |
Één manierlager |
Het overschrijden van snelheden: |
3600-1800 |
Torsie (NM): |
29-260 NM |
Droeg Grootte: |
32.671mm |
Gewicht (kg): |
50-400 |
Naam: |
De manier van BB Één freewheelt Dragende Koppeling |
Materiaal: |
GCr15 Dragend Staal |
Type: |
Één manierlager |
Het overschrijden van snelheden: |
3600-1800 |
Torsie (NM): |
29-260 NM |
Droeg Grootte: |
32.671mm |
Gewicht (kg): |
50-400 |

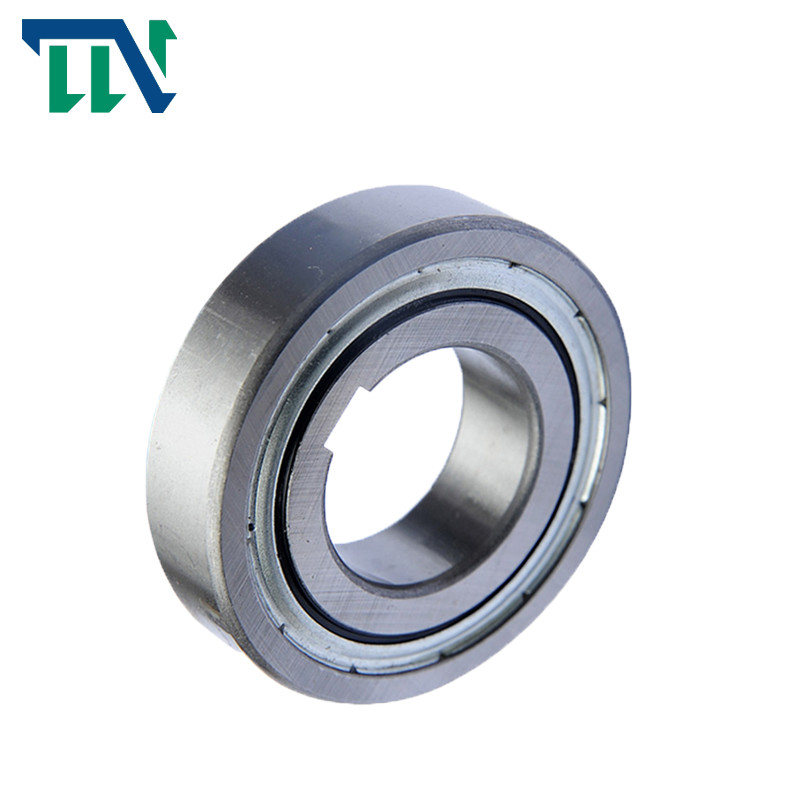

Freewheel Koppeling BB15 BB17 Één de Koppeling die van de Maniernok Sprag dragen ondersteunt
Productieinleiding
1. BB-1k-k en BB-2GD 1 K-K One-manier Dragende Koppelingsreeks freewheelt hebben een spiebaan op het binnenras. De spiebanen, behalve grootte 25 worden vervaardigd aan DIN 6885. 3, worden bb40-1k-k en BB40-2GD 1k-k vervaardigd aan DIN 6885. 1.
2. De reeks van BB Één manier Dragende Koppeling freewheelt wordt ontworpen voor pers geschikte installatie.
3. De correcte interferentiedimensies bij de schacht en de huisvesting moeten worden gehandhaafd om maximumlager te verkrijgen
en koppelingsprestaties.
4. BB-2k-k de reeks heeft een spiebaan op zowel het binnen als buitenras.
„- Die K“ betekent sleutels samen met Nokkenkoppeling worden verscheept.
5. Verwijs naar de lijst aangaande volgende pagina voor tolerantie van de schacht en huisvesting voor elke reeks.
6. BB, BB-1K en BB-2K de Koppelingen, dragen gesteund en geleverd met vet hebben de bescherming van de stofverbinding
tegen deeltjes van 0.25mm en over, terwijl BB-2GD en BB-2gd-1K koppelingen, 5mm breder dan standaard
De reeksen van BB, hebben speciale lippenverbindingen voor doeltreffende bescherming tegen om het even welk stof.
7. De pijl op het binnenras toont de richting van het binnenras in dienst nemen.
8. Om de koppeling te installeren, gebruik een pershulpmiddel van de aangewezen diameter om zelfs druk over het volledige gezicht toe te passen
van het binnen en buitenras.
9. Hamer of pas andere schok niet op de koppeling toe.
10. Zorg ervoor de huisvesting genoeg sterkte heeft die de druk te weerstaan voor de installatie van de persmontage wordt vereist
van de Koppeling.
11. Werkende temperatuurwaaier: – 30°C aan +100°C (raadpleeg ons voor de temperatuur die dit gamma overschrijdt).
Productenparameters
Afmetingen en Capaciteiten:
| Model | Torsie Capaciteit |
Het Max. Overschrijden | Belemmeringstorsie (N·m) | A | B |
C |
D | r |
Gewicht (n) | Dragende Ladingen | ||||||
|
Binnenras |
Buitenras | BB BB-1k-k BB-2k-k |
BB-2GD BB-2GD 1K-K |
BB BB-1k-k BB-2k-k |
BB-2GD BB-2GD 1K-K |
BB BB-1k-k BB-2k-k |
BB-2GD BB-2GD 1K-K |
BB BB-1k-k BB-2k-k |
BB-2GD BB-2GD 1K-K |
Cr | Cor | |||||
| N·m | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 400 | 600 | 14500 | 11700 |
Nota: ModelNo. gemerkt op het binnenras slechts „K wordt“ voor zowel „1K“ als „2K“. (Voorbeeld: het teken „bb25-k“ voor allebei
BB25-1K en BB25-2K)
Tolerantie voor Schacht en Huisvesting:
| Model | Schacht Dia. | Huisvesting Dia. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
|
Model |
Schacht Dia. | Huisvesting Dia. | |
| Bb15-1k-k | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| Bb17-1k-k | BB17-2GD 1K-K | 17-0.008-0.028 | 40-0.012-0.028 |
| Bb20-1k-k | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| Bb25-1k-k | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| Bb30-1k-k | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| Bb35-1k-k | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| Bb40-1k-k | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| Model | Schacht Dia. | Huisvesting Dia. |
| Bb15-2k-k | 15-0.008-0.028 | 35-0.018-0.002 |
| Bb17-2k-k | 17-0.008-0.028 | 40-0.018-0.002 |
| Bb20-2k-k | 20-0.010-0.031 | 47-0.022-0.003 |
| Bb25-2k-k | 25-0.010-0.031 | 52-0.022-0.003 |
| Bb30-2k-k | 30-0.010-0.031 | 62-0.022-0.003 |
| Bb35-2k-k | 35-0.012-0.037 | 72-0.025-0.006 |
| Bb40-2k-k | 40-0.012-0.037 | 80-0.025-0.006 |
Afmetingen van spiebanen en sleutels:
| Model | b2js10 | t1 | T2 | b1js9 | t | Binnenras Sleutel b×h×length |
Buitenras Sleutel b'× h ×length |
|
| Bb15-1k-k | BB15-2GD- 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| Bb15-2k-k | - | 2.0 | 0,6 | 5x3x11 | 2x2x11 | |||
| Bb17-1k-k | BB17-2GD- 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| Bb17-2k-k | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| Bb20-1k-k | BB20-2GD- 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| Bb20-2k-k | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| Bb25-1k-k | BB25-2GD- 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| Bb25-2k-k | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| Bb30-1k-k | BB30-2GD- 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| Bb30-2k-k | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| Bb35-1k-k | BB35-2GD- 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| Bb35-2k-k | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| Bb40-1k-k | BB40-2GD- 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| Bb40-2k-k | - | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
