Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: Aa-reeks
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
naam: |
Het dragende materiële aa-Lager van de reekskoppeling |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Één Manierlagers |
Thichness (mm): |
47-190 |
Torsie (NM): |
17-5813 |
Gewicht (kg): |
0.23-6 |
Droeg Grootte (mm): |
15-70 |
naam: |
Het dragende materiële aa-Lager van de reekskoppeling |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Één Manierlagers |
Thichness (mm): |
47-190 |
Torsie (NM): |
17-5813 |
Gewicht (kg): |
0.23-6 |
Droeg Grootte (mm): |
15-70 |

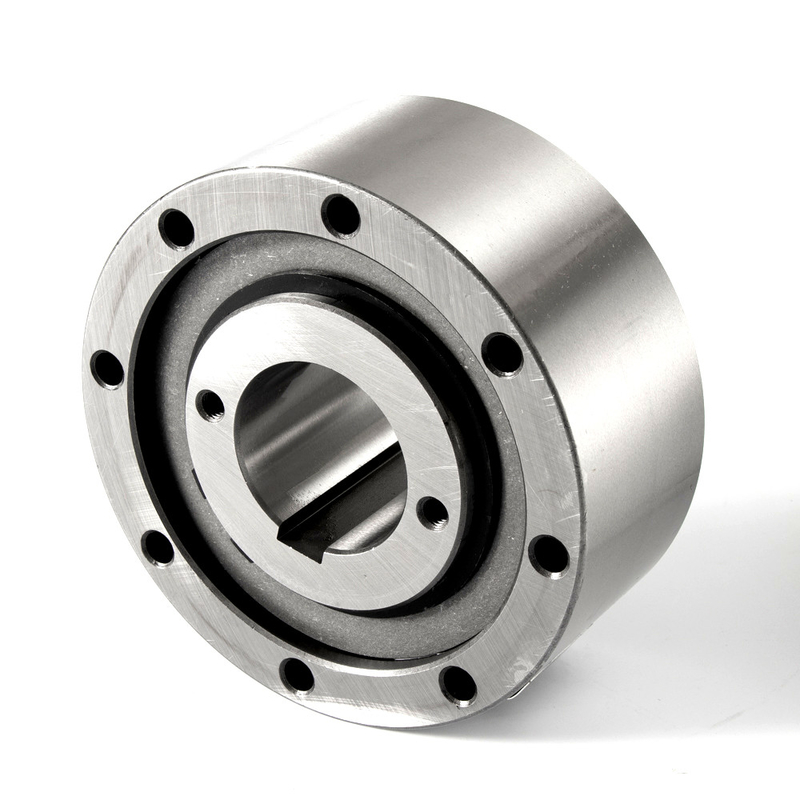

Één Koppeling die van de de Reeksmanier van Manierlagers aa het Dragende Staal van Gcr15 dragen
Productieinleiding
Eigenschappen:
1. gebruikskenmerken: hoge snelheid, corrosieweerstand
. ontwerp 2 voor mechine en transmissiemateriaal.
. hoge torsie 3
4. Volledige modellen, opbrengstribune en unstand producten
Het rollager is een soort het dragen. Wanneer het dagboek roteert, neemt het perifeer contact met vele die rollen op gewoonlijk op de plaatsbepalingsring worden geïnstalleerd. De rollagers kunnen goede nauwkeurigheid en starheid door het voorladen bereiken. De binnenring met versmalling kan ook worden gebruikt om de werkende ontruiming van het lager willekeurig aan te passen. Deze oplossing kan aan het vereiste van nul ontruiming van de trommellager van de drukmachine volledig voldoen
Het type aa is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen.
Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras van ± S/2 goedkeuren.
De smering en het verzegelen moeten ook door de installatie worden verstrekt.
De standaardsmering is olie.
De binnenrace wordt gesloten aan de schacht. De pasvorm voor het centreren van de buitenrace moet aan H7-tolerantie zijn.
De verbinding van het buitenras moet via door bouten 10,9 sorteren of beter
Productenparameters
| Grootte | TK1 | Het overschrijden van snelheden | Gewicht |
Belemmering torsie |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | F | s | (kg) | RT | |
| (mm) | (NM) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTA'S
1) MAXIMUM T = 2 × T KN
2) Binnenrasoverschrijdingen
3) Buitenrasoverschrijdingen
Spiebaan aan DIN 6885,1
