Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: FND-serie
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuks
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |

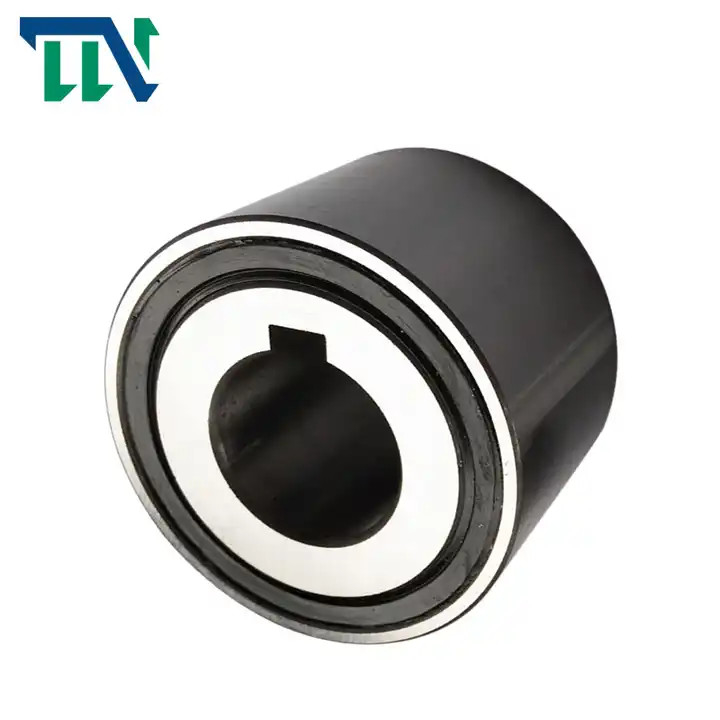

FND-type eenrichtingsverbinding met vrije wielen |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Één Manierlagers |
Thichness (mm): |
34 |
Torsie (NM): |
176 tot en met 543 |
Gewicht (kg): |
0.24-0.73 |
Droeg Grootte (mm): |
15-45 |
Garantie: |
12 maanden |
Naam: |
FND-type eenrichtingsverbinding met vrije wielen |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Één Manierlagers |
Thichness (mm): |
34 |
Torsie (NM): |
176 tot en met 543 |
Gewicht (kg): |
0.24-0.73 |
Droeg Grootte (mm): |
15-45 |
Garantie: |
12 maanden |
Kenmerken
Breedte:34 mm
Werktemperatuur: max. 100°C
Verschillende maten voor uw verwijzing
Gegevens

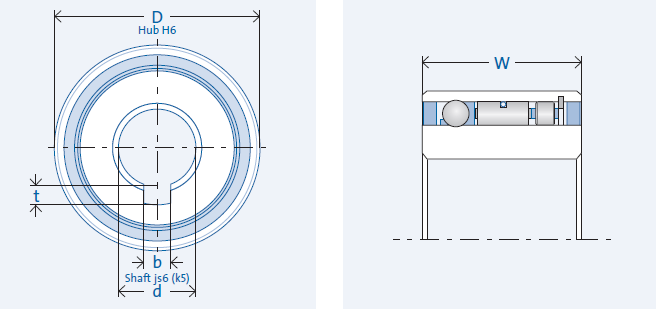

Tekenen legende
d = binnendiameter D = buitendiameter W = breedte T = koppel n = rotatiesnelheid
C = laadvermogenb = sleutelwegbreedte t = sleutelwegdiepte
| Aanwijzing | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Gewicht | b. | t | Artikel nr. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
Glijmiddel
Olieverzetting gedurende de bedrijfslevensduur
Installatie
Installatietoleranties
As js6 (k5); knooppunt H6
Paringsdelen
Verharding en slijpen van de paringsdelen is niet nodig.Voordat de pers wordt ingesteld, moeten de paringsdelen in de buurt van de freewheelclutch en de ringen van de freewheelclutch grondig worden schoongemaakt (vrij van vet).
Lagers
De freewheelclutch bevat kogel- en rollagers.Er is geen extra externe steun voor de lagers nodig.
Druk van de pers
Aan de ballen mag geen druk worden uitgeoefend.
Bevestigingsrichting
De pijl op de binnenste ring geeft de klemrichting aan.

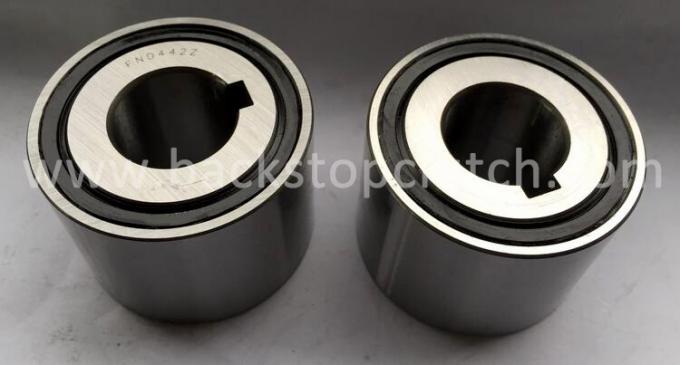

Volledige freewheel clutch unit FND
Componenten
Freewheek koppelingsinvoegelelementen: FE400Z ((spanning veer)
+Raceways: Lagers van gehard en gemalen staal
+Kogellagers: geïntegreerd
+Rollerlagers: RL400
Kenmerken
Breedte: 34 mm
Werktemperatuur: max. 100°C
Glijmiddel: glijmiddel gedurende de levensduur
Installatie
Installatietoleranties: as js6 (k5); knooppunt H6
Paringsonderdelen: Harding en slijpen van de paringsonderdelen is niet nodig.Voordat de pers wordt ingesteld, moeten de paringsdelen in de buurt van de freewheelclutch en de ringen van de freewheelclutch grondig worden schoongemaakt (vrij van vet).
Lagers: de freewheelclutch bevat kogel- en rollagers.
Druk op de kogels: op de kogels mag geen druk worden uitgeoefend.
Klemrichting: de pijl op de binnenste ring geeft de klemrichting aan.
V: Waarom kiezen wij uw bedrijf?
A: Kwaliteit is de ziel van een onderneming.
V: Wat is de levertijd?
A: Voor kleine kwaliteit of samll grootte van koppelingen, kunnen we leveren op ontvangst van vooruit.
Voor grote hoeveelheid of grote grootte moeten we 10-15 werkdagen produceren.
V: Kunt u een steekproef koppeling leveren?
Natuurlijk, we kunnen een monster leveren om de kwaliteit te controleren.
V: Wat is de garantieperiode van de koppelingen?
Een jaar garantie.
