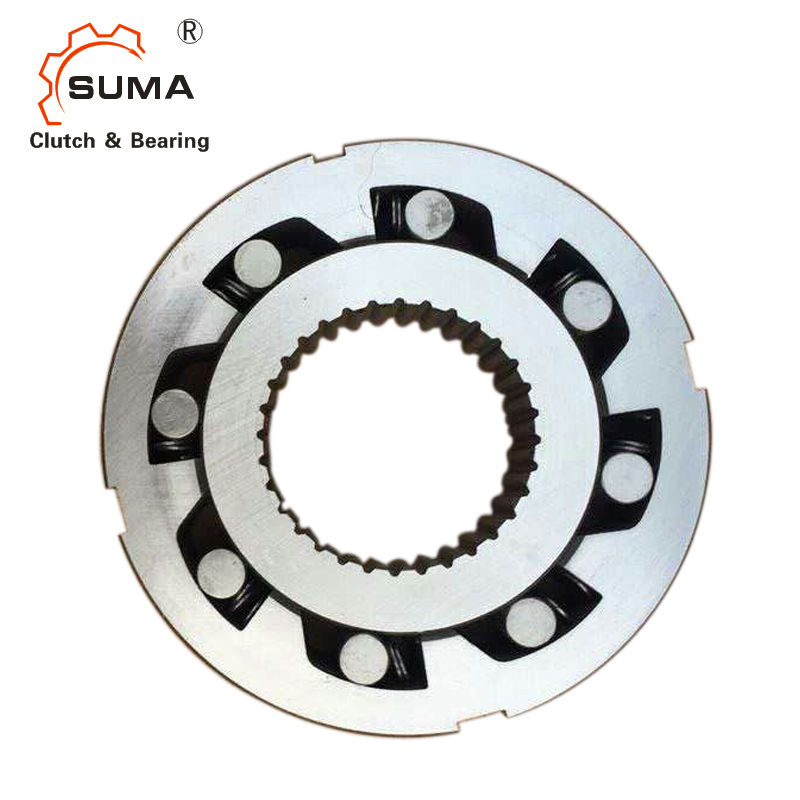

SPRAG Eenrichtingsverbindingsraam voor industriële machines

Productgegevens

Plaats van herkomst: Jiangsu, China

Merknaam: SUMA

Modelnummer: Als

Betaling & het Verschepen Termijnen

Min. bestelaantal: 2

Vind de beste prijs

Contact opnemen

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            industriële eenrichtingsclutch ratchet, eenzijdige lagers voor machines, SPRAG-clutch met garantie


Type:	Sprag	Precisie -beoordeling:	PO
Typ van afdichting:	Open	Dikte:	6-26 mm
Binnendiameter:	9-80 mm	Buitendiameter:	19-140 mm
Koppel capaciteit:	2.1-1063nm	Gewicht:	0,01-1.14kg
Materiaal:	GCR15	Het overschrijden van snelheden:	5000-600 min-1
Draagmoment:	0,18-58 NCM	Asverkeerde opstelling:	± S/2
Tolerantie:	R6 (Outer Race)	Installatie past:	H7 behuizing
Structuur:	Rollertype freewheel

Type:	Sprag
Precisie -beoordeling:	PO
Typ van afdichting:	Open
Dikte:	6-26 mm
Binnendiameter:	9-80 mm
Buitendiameter:	19-140 mm
Koppel capaciteit:	2.1-1063nm
Gewicht:	0,01-1.14kg
Materiaal:	GCR15
Het overschrijden van snelheden:	5000-600 min-1
Draagmoment:	0,18-58 NCM
Asverkeerde opstelling:	± S/2
Tolerantie:	R6 (Outer Race)
Installatie past:	H7 behuizing
Structuur:	Rollertype freewheel

Beschrijving

SPRAG Eenrichtingsverbindingsraam voor industriële machines

Ratchet wiel eenrichtingsverbinding Ratchet

Productspecificaties

Aantekening	Waarde
Toepasselijke sectoren	Vervaardigingsbedrijven, reparatieshops voor machines, detailhandel, drukkerijen, bouw, energie en mijnbouw, overige
Type	SPRAG
Precision Rating	P0
Typ van afdichting	Open
Dikte	6-26 mm
Inwendige diameter	9-80 mm
Buitendeurs	19-140 mm
Capaciteit van het koppel	2.1-1063Nm
Gewicht	0.01-1.14 kg
Toepassing	Industriële machines
OEM-producten	Geaccepteerd
Aflevering	5-7 dagen
Pakket	Eenvoudige doos of volgens de vereisten

Belangrijkste kenmerken

Materiaal: hoogwaardig lagerstaal GCr15
Precisie ontworpen voor betrouwbare prestaties
Een breed scala aan afmetingen (6-80 mm binnendiameter)
Hoge koppelcapaciteit (2,1-1063Nm)
Lichtgewicht ontwerp (0,01-1,14 kg)
Geschikt voor verschillende industriële toepassingen
Meerdere verpakkingsmogelijkheden
Flexible betalingsvoorwaarden (TT, L/C, D/A, D/P, Western Union)
Vinnige levering (2-4 dagen voor monsters, 7 dagen voor bulkorders)

Performance-kenmerken

Structuur:Deze sterrenwiel is een eenrichtingsratchetwiel met een rol zonder lagers.De installatie moet de smeer- en afdichting voorzien..

Installatie:De inwendige beugel is aan de as gekoppeld (behalve 6 mm boor).

Tolerantie:Het buitenste ras heeft een positieve r6-tolerantie voor persinpas in H7-behuising. Het buitenste behuizing moet sterk genoeg zijn om uitbreiding na assemblage te voorkomen. Kan een axiale misalignment van ± S/2 accepteren.

Foto's van producten

Technische specificaties

Type	Grootte [mm]	TKN1) [Nm]	nimax2) [min-1]	namax3) [min-1]	Dr6 [mm]	D5 [mm]	L [mm]	s [mm]	e [mm]	f [mm]	Gewicht [kg]	Tork TR [Ncm]
Sterrenwiel	6	2.1	5000	7500	19	15.8	6	0.3	0.6	0.3	0.01	0.18
Sterrenwiel	8	3.8	4300	6500	24	20	8	1.3	0.6	0.6	0.02	0.24
Sterrenwiel	10	6.8	3500	5200	30	25.9	9	1.3	0.6	0.6	0.03	0.36
Sterrenwiel	12	13	3200	4800	32	28	10	1.3	0.6	0.6	0.04	0.48
Sterrenwiel	15	14	2800	4300	35	31	11	1.4	0.6	0.6	0.05	0.7
Sterrenwiel	20	40	2200	3300	487	40	14	2.4	0.8	0.8	0.12	1.4
Sterrenwiel	25	56	1900	2900	52	45.9	15	2.4	0.8	0.8	0.14	2.4
Sterrenwiel	30	90	1600	2400	62	55	16	2.4	0.8	1	0.22	7.8
Sterrenwiel	35	143	1300	2000	72	64	17	2.5	0.8	1	0.31	9
Sterrenwiel	40	185	1200	1800	80	72	18	2.5	0.8	1	0.39	10
Sterrenwiel	45	218	1000	1600	85	77	19	2.5	1.2	1	0.44	11
Sterrenwiel	50	230	950	1500	90	82	20	2.5	1.2	1	0.49	13
Sterrenwiel	55	308	800	1300	100	90	21	2.5	1.2	1	0.66	14
Sterrenwiel	60	508	700	1100	110	100	22	2.5	1.2	1.5	0.81	26
Sterrenwiel	80	1063	600	900	140	128	26	2.5	1.2	1.5	1.41	58

Aanvullende afbeeldingen

Vaak gestelde vragen

Hoe pak je de spullen in?

met een gewicht van minder dan 25 kg:Elk in een witte doos + 19*18*9cm doos + 29*28*19cm doos
Totaalgewicht boven 100 kg:Kartonnen doos + Houten doos / Houten pallet

Kan ik een monster van u krijgen?

Ja, we moedigen klanten aan om monsters te vragen voor kwaliteitscontrole voordat ze bulk bestellen.

Kun je beloven de goederen op tijd te leveren?
