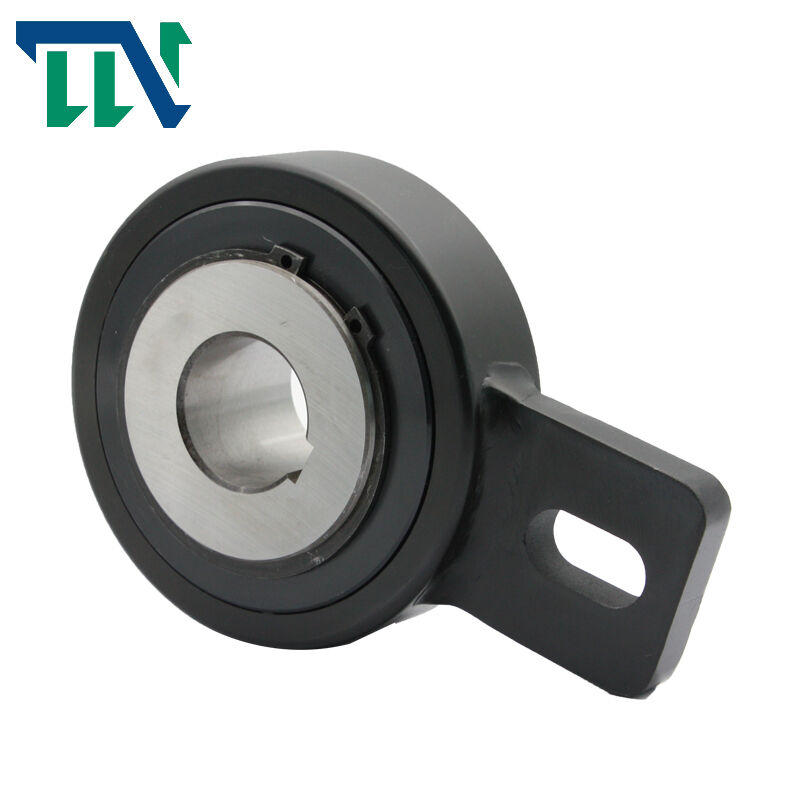

GVG series Backstop Clutch with Torque Arm GVG20

GVG series Backstop Clutch with Torque Arm GVG20

Merknaam:	Tianniu
Modelnummer:	GVG-serie
MOQ:	1 STUKS
Prijs:	negotiable
Levertijd:	5-10 werkdagen
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO-9001

Naam:

GVG-serie Terugslagkoppeling met koppelarm

Materiaal:

Het Dragende Staal van GCR 15

type:

Één Manierlagers

Thichness (mm):

83-300

Tork (Nm):

265-11000

gewicht (kg):

1.3-42

Afmeting van de boor ((mm)):

20 tot 120

Garantie:

12 maanden

Verpakking Details:

Kartons door overzees die door vliegtuig verschepen

Levering vermogen:

10000 per maand

Productbeschrijving

GVG series Backstop Clutch with Torque Arm

GVG series Backstop Clutch with Torque Arm GVG20 0

Production introduction

GvG series freewheels are with sprags cages, centering between the inner race and
outer race is carried out by means of bushes.
the torque forces are transmitted from the shaft to the inner race by means of a key.
shaft tolerance must be h6.
When the freewheel is used as a non return device, the lever fixed to the outer race
must be sandwiched between two brackets; otherwise a pin must be inserted in the
looped hole. When locked to the frame of a machine, it stops the freewheel rotating.
If the freewheel is used as an intermittent feed, the lever must be attached
lengthways using the hole for a pushrod or similar. In any case, to avoid overloading
the bushes, the lever must be given a certain amount of clearance to allow for the axial
movement.
the freewheel is supplied already greased.

Products Parameters

Model	dH7	D	L	B1	L1	b2	l2	l3	l4	Weight (kg)	Max.speed (rpm)	Torque (Nm)
GVG20	20	106	48	40	15	18	35	10.5	113	2.5	400	606
GVG25	25	106	48	40	15	18	35	10.5	113	2.4	400	606
GVG30	30	106	48	40	15	18	35	10.5	113	2.3	400	606
GVG35	35	106	48	40	15	18	35	10.5	125	2.2	400	606
GVG40	40	132	52	60	15	18	35	10	125	4	300	1295
GVG45	45	132	52	60	15	18	35	10	125	3.8	300	1295
GVG50	50	132	52	60	15	18	35	10	125	3.7	300	1295
GVG55	55	132	52	60	15	18	35	10	125	3.5	300	1295
GVG60	60	161	54	70	15	18	35	10	140	6.1	250	2550
GVG70	70	161	54	70	15	18	35	10	140	5.7	250	2550
GVG80	80	190	70	70	20	25	45	15	165	10.2	200	4875
GVG90	90	290	70	70	20	25	45	15	165	9.6	200	4875
