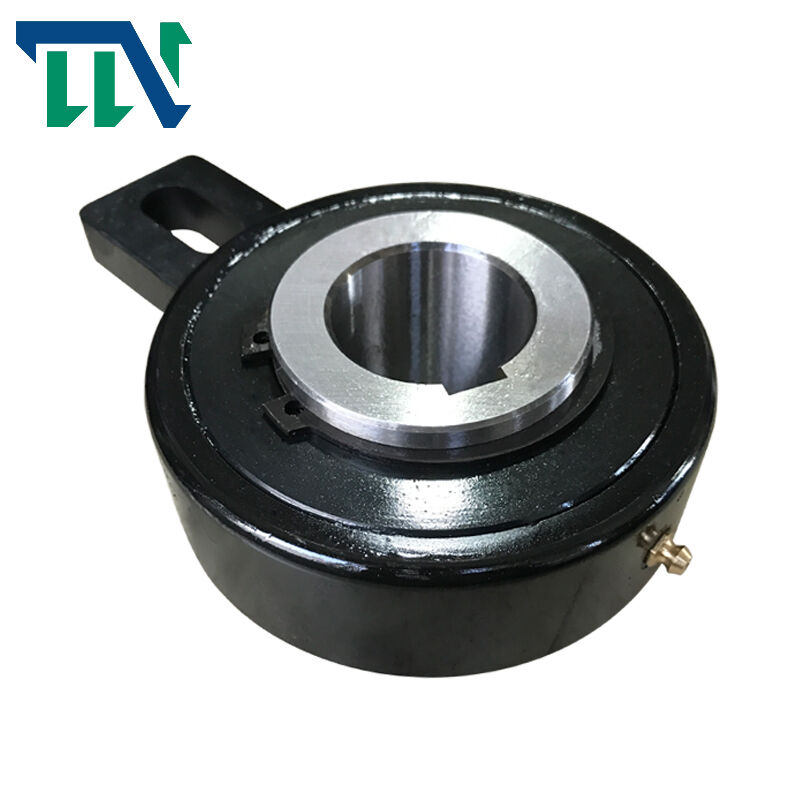

GVG eenrichtingsverbinding GVG30 Backstops

Merknaam: Tianniu
Modelnummer: GVG-serie
MOQ: 1 STUKS
Price: negotiable
Levertijd: 5-10 werkdagen
Betalingsvoorwaarden: T/T, Western Union, , L/C, D/A, D/P
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
ISO-9001
Naam:
GVG-serie Terugslagkoppeling met koppelarm
Materiaal:
Het Dragende Staal van GCR 15
type:
Één Manierlagers
Thichness (mm):
83-300
Tork (Nm):
265-11000
gewicht (kg):
1.3-42
Afmeting van de boor ((mm)):
20 tot 120
Garantie:
12 maanden
Verpakking Details:
Kartons door overzees die door vliegtuig verschepen
Levering vermogen:
10000 per maand
Markeren:

GVG30 eenrichtingsverbinding

,

GVG30 industriële backstopclutch

,

GVG30 zware backstopclutch

Productbeschrijving

GVG-serie Terugslagkoppeling met koppelarm




Productie introductie

Freewheels uit de GvG-serie zijn voorzien van sprags-kooien, gecentreerd tussen de binnenring en
buitenste race wordt uitgevoerd door middel van struiken.
de koppelkrachten worden door middel van een spie van de as naar de binnenring overgebracht.
astolerantie moet h6 zijn.
Wanneer de vrijloop wordt gebruikt als terugslaginrichting, wordt de hendel aan de buitenste loopring bevestigd
moet tussen twee haakjes worden geplaatst; anders moet er een pin in de gestoken worden
lusvormig gat. Wanneer deze aan het frame van een machine is vergrendeld, stopt het draaien van de vrijloop.
Als de vrijloop wordt gebruikt als tussenvoer, moet de hendel worden bevestigd
in de lengte met behulp van het gat voor een duwstang of iets dergelijks. In ieder geval om overbelasting te voorkomen
de bussen, moet de hendel een bepaalde hoeveelheid speling krijgen om de axiale ruimte mogelijk te maken
beweging.
de vrijloop wordt reeds ingevet geleverd.



Productenparameters
GVG eenrichtingsverbinding GVG30 Backstops



Model

dH7

D

L

B1

L1

b2

l2

l3

l4

Gewicht

(kg)

Max.snelheid

(tpm)

Koppel

(Nm)

GVG20

20

106

48

40

15

18

35

10.5

113

2.5

400

606

GVG25

25

106

48

40

15

18

35

10.5

113

2.4

400

606

GVG30

30

106

48

40

15

18

35

10.5

113

2.3

400

606

GVG35

35

106

48

40

15

18

35

10.5

125

2.2

400

606

GVG40

40

132

52

60

15

18

35

10

125

4

300

1295

GVG45

45

132

52

60

15

18

35

10

125

3.8

300

1295

GVG50

50

132

52

60

15

18

35

10

125

3.7

300

1295

GVG55

55

132

52

60

15

18

35

10

125

3.5

300

1295

GVG60

60

161

54

70

15

18

35

10

140

6.1

250

2550

GVG70

70

161

54

70

15

18

35

10

140

5.7

250

2550

GVG80

80

190

70

70

20

25

45

15

165

10.2

200

4875

GVG90

90

290

70

70

20

25

45

15

165

9.6

200

4875
