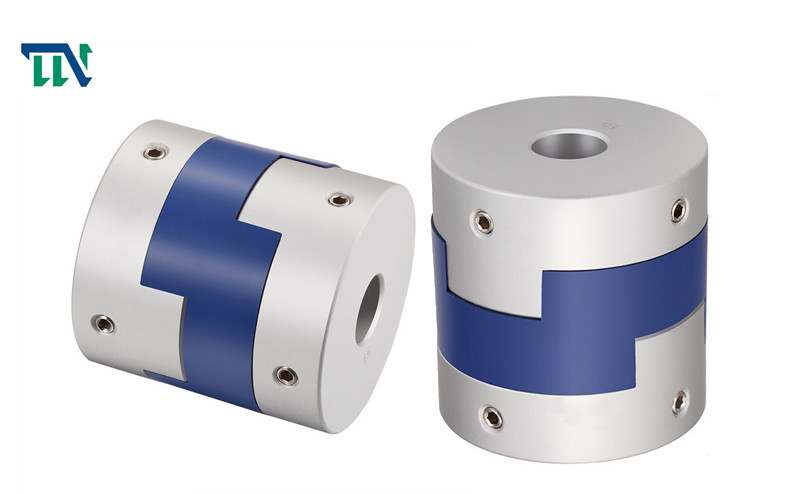

Van de de Schachtkoppeling van staaloldham Stijve Klem 5mm tot 8mm voor Mechanismeverbinding

Name: Van de de Schachtkoppeling van staaloldham Stijve Klem 5mm tot 8mm voor Mechanismeverbinding
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: de reeks van GH
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	de reeks van GH
MOQ:	Onderhandeling
Prijs:	negotiable
Delivery Time:	5-7 werkdagen
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

naam:

De Schachtkoppeling van Oldham

Materiaal:

Aluminiumstaal

Binnendiameter:

1670mm

Model:

de reeks van GH

Structuur:

De Schachtkoppeling van Oldham

Garantie:

12 maanden

Oppervlaktebehandeling:

Anodeoxydatiebehandeling

Flexibel of Stijf:

Flexibel

Verpakking Details:

Kartons door overzees die door vliegtuig verschepen

Levering vermogen:

10000 per maand

Markeren:

de koppelingen van de staalschacht Tianniu

schachtkoppeling 5mm tot 8mm Tianniu

oude hammenkoppelingen

Product Description

5 - 14mm Binnen droeg de Schachtkoppeling van Oldham voor Productieinstallatie

Producteninleiding

Het type van Oldham de schachtkoppeling wordt ontworpen om gelijk rond de schacht vast te klemmen en groter behoud te verstrekken dan vaste schroefkoppelingen zonder schacht te beschadigen. Dan haal de het vastklemmen te beveiligen schroeven aan. Dit zijn de koppelingen van Oldham

Producteneigenschappen

>Van de schachtkoppelingen van Oldham van het Tianniumerk het materiaal van het het gebruikscolloïde is ingevoerde PA66, die goede slijtageweerstand, corrosieweerstand en elektroisolatie heeft
Het gebruik van de schachtkoppelingen van Oldham van het >Tianniumerk het glijden het ontwerp kan radiale en hoekige afwijking effectiever compenseren
De de schachtkoppelingen van Oldham van het >Tianniumerk gebruiken afneembaar ontwerp, gemakkelijk te installeren
De schachtkoppelingen die van Oldham van het >Tianniumerk methode van het vastklemmen schroef vastmaken

Productenparameters

Productietekeningen

Van de de Schachtkoppeling van staaloldham Stijve Klem 5mm tot 8mm voor Mechanismeverbinding 0

Productieinformatieblad

modelparameter	gemeenschappelijk droeg diameter d1, d2	ΦD	L	ALS	L.P.	F	M	het aanhalen schroeftorsie (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7.1	11.6	3.55	M3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

modelparameter	Geschatte torsie (N.M) *	toelaatbare excentriciteit (mm) *	toelaatbare afbuigingshoek (°) *	toelaatbare asafwijking (mm) *	maximumsnelheid t/min	statische gewrongen stijfheid (N.M/rad)	ogenblik van inertie (Kg.M2)	Materiaal van schachtkoker	Materiaal van granaatscherf	oppervlaktebehandeling	gewicht (G)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Aluminiumlegering met hoge weerstand	P A 6 6	Het anodiseren behandeling	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445
