Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO9001-2005
Modelnummer: GH 50*38
Betaling & het Verschepen Termijnen
Min. bestelaantal: Onderhandeling
Prijs: Negotiation
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-7 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand

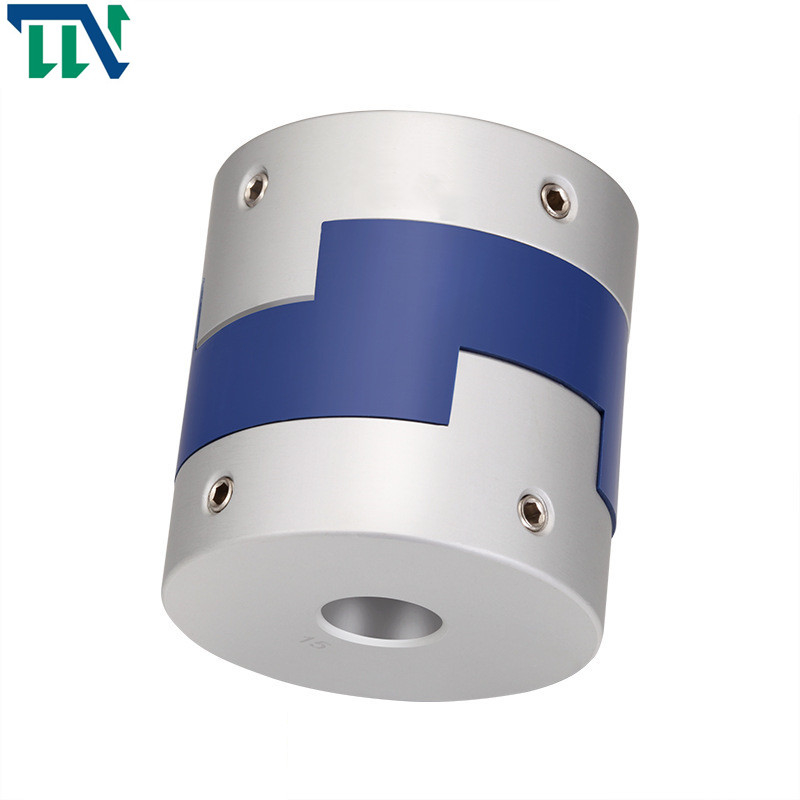

Naam: |
De Schachtkoppeling van Oldham |
Materiaal: |
Aluminiumstaal |
Binnendiameter: |
1670mm |
Model: |
de reeks van GH |
Structuur: |
De Schachtkoppeling van Oldham |
Garantie: |
12 maanden |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Flexibel of Stijf: |
Flexibel |
Naam: |
De Schachtkoppeling van Oldham |
Materiaal: |
Aluminiumstaal |
Binnendiameter: |
1670mm |
Model: |
de reeks van GH |
Structuur: |
De Schachtkoppeling van Oldham |
Garantie: |
12 maanden |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Flexibel of Stijf: |
Flexibel |
Het Type van GH 20*25 M3 Oldham Schachtkoppeling voor Mechanismeverbinding
Productenparameters
Productieinformatieblad
| modelparameter | gemeenschappelijk droeg diameter d1, d2 | ΦD | L | ALS | L.P. | F | M | het aanhalen schroeftorsie (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| modelparameter | Geschatte torsie (N.M) * |
toelaatbare excentriciteit (mm) * |
toelaatbare afbuigingshoek (°) * |
toelaatbare asafwijking (mm) * |
maximumsnelheid t/min |
statische gewrongen stijfheid (N.M/rad) |
ogenblik van inertie (Kg.M2) |
Materiaal van schachtkoker | Materiaal van granaatscherf | oppervlaktebehandeling | gewicht (G) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Aluminiumlegering met hoge weerstand | P A 6 6 | Het anodiseren behandeling | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
Producteninleiding
Het werk principe van dwarsschuifkoppeling: de twee schachten worden gericht door gaten en bouten uit te boren, en de torsie wordt overgebracht door de compressie en de scheerbeurt van de boutstaaf; De schouder op de één koppelingshelft wordt half gericht op de groef op de andere koppeling. De bouten die de twee halve koppelingen verbinden kunnen gewone bouten van rang en B zijn, en de torsie wordt overgebracht door het wrijvingogenblik van de gezamenlijke oppervlakte van de twee halve koppelingen. Over het algemeen, wordt staal 45 gebruikt. Na oppervlaktethermische behandeling, is zijn hardheid in zekere mate beter. Nochtans, gebruiken sommige fabrikanten Q275-staal afzonderlijk, zodat wordt de thermische behandeling niet vereist.
Het type van Oldham de schachtkoppeling wordt ontworpen om gelijk rond de schacht vast te klemmen en groter behoud te verstrekken dan vaste schroefkoppelingen zonder schacht te beschadigen. Dan haal de het vastklemmen te beveiligen schroeven aan. Dit zijn de koppelingen van Oldham
Eerst en vooral, is zijn vorm licht en geschikt te installeren, wat tijd voor de verwerking en de productie van ondernemingen bespaart. Ten tweede, is het bestand tegen oliecorrosie en kan elektrisch zijn - geïsoleerd. De verschillende schuifelastomeren zijn beschikbaar. Het glijden tussen de schachtkoker en het middenstuk kan grote radiale en hoekige afwijkingen toestaan. Het speciale builontwerp in het midden kan een bijrol spelen en grote hoekige afwijkingen zonder buigend ogenblik toestaan, om de aslading te minimaliseren.
Ten tweede, heeft het de voordelen van eenvoudige structuur, brede groottewaaier, klein ogenblik van inertie, geschikt gebruik en geschikte visuele inspectie. De super weerstand van de oliecorrosie en de elektroisolatie minimaliseren de asdielading door afwijking wordt veroorzaakt. Het glijden tussen de schachtkoker en het midden kan grote radiale en hoekige afwijking toestaan.
