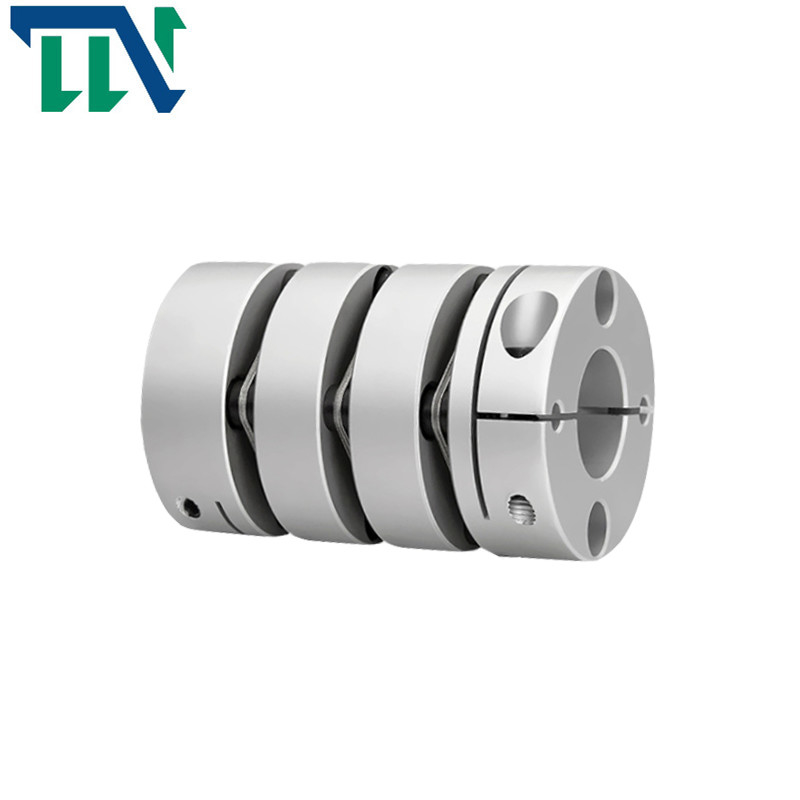

Van de de Koppelingssnelheid van de drie Diafragmaschacht Hoge de Torsieveiligheid

Name: Van de de Koppelingssnelheid van de drie Diafragmaschacht Hoge de Torsieveiligheid
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: De reeks van GW
Price: 149.10 USD
Availability: InStock

Productgegevens

Plaats van herkomst: China

Merknaam: Tianniu

Certificering: ISO-9001

Modelnummer: De reeks van GW

Betaling & het Verschepen Termijnen

Min. bestelaantal: 2 PCs

Prijs: negotiable

Verpakking Details: Kartons door overzees die door vliegtuig verschepen

Levertijd: 5-7 werkdagen

Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Levering vermogen: 10000 per maand

Vind de beste prijs

Contact opnemen

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            de veiligheid Tianniu van de diafragmakoppeling, de snelheid Tianniu van de diafragmakoppeling, diafragmatype koppeling Tianniu


Model:	Het Aluminiumlegering drie van GW diafragma het vastklemmen koppeling	Materiaal:	Aluminiumlegering
Structuur:	Drie Diafragma het Vastklemmen Koppeling	Droeg Grootte:	1982mm
Garantie:	12 maanden	Elastomeermateria:	PA66
Oppervlaktebehandeling:	Anodeoxydatiebehandeling

Model:	Het Aluminiumlegering drie van GW diafragma het vastklemmen koppeling
Materiaal:	Aluminiumlegering
Structuur:	Drie Diafragma het Vastklemmen Koppeling
Droeg Grootte:	1982mm
Garantie:	12 maanden
Elastomeermateria:	PA66
Oppervlaktebehandeling:	Anodeoxydatiebehandeling

Beschrijving

Van de de Koppelingssnelheid van de drie Diafragmaschacht Hoge de Torsieveiligheid

Het Aluminiumlegering drie van GW diafragma het vastklemmen koppeling

Producteneigenschappen

>De hoge torsiestarheid, kan de omwenteling van de schacht nauwkeurig controleren, kan high-precision controle uitvoeren
>The het verlengende ontwerp kan de radiale, hoekige en asafwijking effectiever compenseren
>Designed voor servo en het stappen motor
>No hiaat tussen de schacht en de kokerverbinding, algemeen voor positieve en negatieve omwenteling
>Low inertie, geschikt voor hoge snelheidsverrichting
>The het diafragma wordt gemaakt van de lentestaal met uitstekende moeheidsweerstand
>Fastening methode van het vastklemmen schroef

Productenparameters

Van de de Koppelingssnelheid van de drie Diafragmaschacht Hoge de Torsieveiligheid 0

modelparameter	gemeenschappelijk droeg diameter d1, d2	ΦD	L	ALS	L.P.	d3	S	F	M	het aanhalen schroeftorsie (N.M)
GW-19X34	3,4,5,6,6.35, 7,8	19	34	9.1	5.2	Φ9	1.8	3.3	M2.5	1
GW-26X44.5	5,6,6.35, 7,8,9,9.525, 10,11,12,14	26	44.5	11.65	6.5	Φ12.5	2.6	3.9	M3	1.5
GW-32X54	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,	32	54	12.25	9.5	Φ15	3.5	3.85	M3	1.5
GW-34X58	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16	34	58	14.25	9.5	Φ16	3.5	4.85	M4	2.5
GW-39X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19	39	65.5	14.9	11.2	Φ19.3	4.5	5	M4	2.5
GW-44X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20, 22,24	44	65.5	14.9	11.2	Φ22.5	4.5	5	M4	2.5
GW-50X80	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19, 20,22, 24,25	50	80	20.6	12.2	Φ23	4.8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19.75	13.5	Φ32.5	5.5	6.4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23.35	15.7	Φ38.3	6.3	7.7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45.5	8	9.7	M8	20

modelparameter	Geschatte torsie (N.M) *	toelaatbare excentriciteit (mm) *	toelaatbare afbuigingshoek (°) *	toelaatbare asafwijking (mm) *	maximumsnelheid t/min	statische gewrongen stijfheid (N.M/rad)	ogenblik van inertie (Kg.M2)	Materiaal van schachtkoker	Materiaal van granaatscherf	oppervlaktebehandeling	gewicht (G)
GW-19X34	1	0,12	2	±0.2	10000	140	1.1x10-6	Aluminiumlegering met hoge weerstand	SUS 304 De lentestaal	Het anodiseren behandeling	18
GW-26X44.5	1.5	0,15	2	±0.33	10000	680	3.6x10-6				45
GW-32X54	2	0,17	2	±0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0,17	2	±0.4	10000	1550	1.3x10-5				97
GW-39X65.5	6	0,22	2	±0.5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0,22	2	±0.6	10000	2700	4.5x10-5				189
GW-50X80	18	0,1	2	±0.65	10000	4500	4.5x10-5				335
GW-56X83	25	0,27	2	±0.8	10000	7900	1.9x10-4				413
GW-68X97	60	0,31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
