Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: GLJ-reeks
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-7 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
MODEL: |

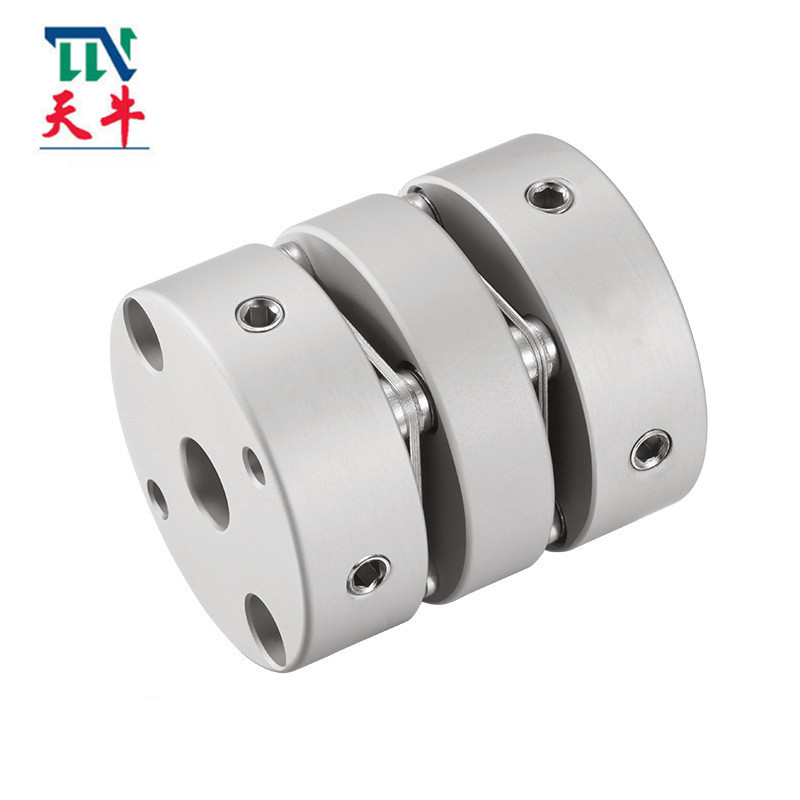

Dubbele het diafragma setscrew koppeling van GLJ |
Materiaal: |
Aluminiumlegering |
Structuur: |
Dubbele diafragma setscrew koppeling |
Droeg grootte: |
1968mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodische oxidatiebehandeling |
MODEL: |
Dubbele het diafragma setscrew koppeling van GLJ |
Materiaal: |
Aluminiumlegering |
Structuur: |
Dubbele diafragma setscrew koppeling |
Droeg grootte: |
1968mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodische oxidatiebehandeling |
Producteninleiding
De koppelingen worden ook genoemd koppelingen. Een mechanische die component wordt gebruikt om de drijfschacht en de gedreven schacht in verschillende mechanismen stevig te verbinden om motie en torsie samen te roteren en over te brengen. Soms wordt het ook gebruikt om schachten en andere delen (zoals toestellen, katrollen, enz.) te verbinden. Het is vaak samengesteld uit de twee helften, die respectievelijk door sleutels of strakke montage, worden verbonden en op de einden van de twee schachten vastgemaakt, en dan worden de twee helften op één of andere manier verbonden. De koppeling kan de compensatie (met inbegrip van ascompensatie, radiale compensatie, hoekige compensatie of uitvoerige compensatie) tussen de twee schachten toe te schrijven aan onnauwkeurige productie en installatie, misvorming ook compenseren tijdens verrichting of thermische uitbreiding, enz. en schokmatiging en trillingsabsorptie.
De meeste algemeen gebruikte koppelingen zijn gestandaardiseerd of gestandaardiseerd. Over het algemeen, is het slechts noodzakelijk het type van de koppeling correct om te selecteren en het type en de grootte van de koppeling te bepalen. Indien nodig, kan de ladingscapaciteit voor zijn kwetsbare zwakke verbindingen worden gecontroleerd en worden berekend; wanneer de omwentelingssnelheid hoog is, zouden de middelpuntvliedende kracht van de buitenrand en de misvorming van het elastische element moeten worden gecontroleerd, en de saldocontrole zou moeten worden uitgevoerd.
Algemene koppelingsfunctie: Wanneer de schacht en de schacht moeten worden verbonden om macht over te brengen, worden een katrol of een toestel over het algemeen gebruikt voor verbinding, maar als de twee schachten om in een rechte lijn worden vereist te zijn en om bij met constante snelheid vereist te roteren, moet een koppeling worden gebruikt om te verbinden. Nochtans, wegens de verhoging van precisie, de thermische uitbreiding van de schacht of het buigen van de schacht tijdens verrichting, zal de concentriciteit tussen de twee schachten veranderen. Daarom kan de flexibele koppeling als brug worden gebruikt om de machtstransmissie tussen de twee schachten te handhaven en de twee schachten te absorberen. Radiale, hoekige en asafwijking tussen schachten, daardoor verlengend het leven van de machine en verbeterend de kwaliteit van de machine.
Productenparameters
| modelparameter | gemeenschappelijk droeg diameter d1, d2 | ΦD | L | ALS | L.P. | d3 | S | F | M | het aanhalen schroeftorsie (N.M) |
| GLJ-19x27 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | M3 | 0,7 |
| GLJ-26x32 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 26 | 32 | 10.7 | 5.4 | 12.5 | 2.6 | 4.5 | M4 | 1.7 |
| GLJ-32x41 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | M4 | 1.7 |
| GLJ-39x47 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15,16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 44 | 53 | 18.25 | 7.5 | 22.5 | 4.5 | 8.12 | M6 | 8.4 |
| GLJ-56x64 |
10,11,12,12.7, 13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | M6 | 8.4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45.5 | 6.3 | 7.7 | M8 | 10.5 |
| Het anodiseren behandeling | Geschatte torsie (N.M) * |
toelaatbare excentriciteit (mm) * |
toelaatbare afbuigingshoek (°) * |
toelaatbare asafwijking (mm) * |
maximumsnelheid t/min |
statische gewrongen stijfheid (N.M/rad) |
ogenblik van inertie (Kg.M2) |
Materiaal van schachtkoker | Materiaal van granaatscherf | oppervlaktebehandeling | gewicht (G) |
| GLJ-19x27 | 1 | 0,12 | 1.5 | ±0.18 | 10000 | 170 | 8.8x10-7 | Aluminiumlegering met hoge weerstand | S U S 3 0 de 4 Lentestaal | Het anodiseren behandeling | 13 |
| GLJ-26x32 | 1.5 | 0,15 | 1.5 | ±0.3 | 10000 | 820 | 2.8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0,17 | 1.5 | ±0.36 | 10000 | 1750 | 1.8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0,22 | 1.5 | ±0.45 | 10000 | 2850 | 2.7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0,22 | 1.5 | ±0.54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0,27 | 1.5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0,32 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 |
