Model: |

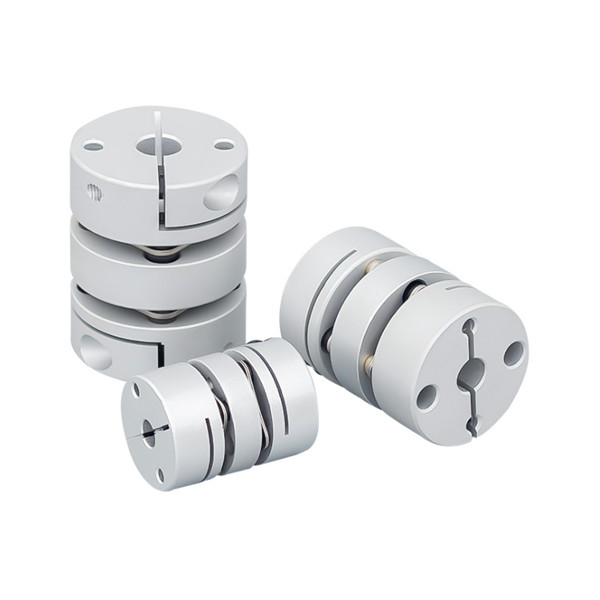

GL dubbele diafragma het vastklemmen koppeling |
Materiaal: |
Aluminiumlegering |
Structuur: |
het dubbele diafragma vastklemmen |
Droeg Grootte: |
1982mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Model: |
GL dubbele diafragma het vastklemmen koppeling |
Materiaal: |
Aluminiumlegering |
Structuur: |
het dubbele diafragma vastklemmen |
Droeg Grootte: |
1982mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Producteneigenschappen
De diafragmakoppeling heeft 7 structurele types, begint de kleinste de torsiewaaier van de koppelingstransmissie van 10Nm, en de grootste de torsiewaaier van de koppelingstransmissie kan 8100000Nm bereiken, omdat het diafragma 6 hoeken heeft, 8 hoeken of de vorm van meer of 10 hoeken, zodat is de torsietransmissie zeer eenvormig, kan de toepasselijke omgevingstemperatuur van -20 ℃ aan minstens +280 ℃ zijn, en het is geschikt om speciale materialen te gebruiken.
> De hoge torsiestarheid, kan de omwenteling van de schacht nauwkeurig controleren, kan high-precision controle uitvoeren
> Ontworpen voor servo en het stappen motor
> Geen hiaat tussen de schacht en de kokerverbinding, algemeen voor positieve en negatieve omwenteling
> Lage inertie, geschikt voor hoge snelheidsverrichting
> Het diafragma wordt gemaakt van de lentestaal met uitstekende moeheidsweerstand
> Het vastmaken methode van het vastklemmen schroef
Productenparameters
| modelparameter | gemeenschappelijk droeg diameter d1, d2 | ΦD | L | ALS | L.P. | d3 | S | F | M | het aanhalen schroeftorsie (N.M) |
| Gl-19X27 | 3,4,5,6,6.35, 7,8 | 19 | 27 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| Gl-26X35 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 35 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| Gl-32X41 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 45 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| Gl-34X45 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 45 | 14.25 | 9.5 | Φ16 | 4.5 | 4.85 | M4 | 2.5 |
| Gl-39X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 50 | 14.9 | 11.2 | Φ9.3 | 4.5 | 5 | M4 | 2.5 |
| Gl-44X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | 44 | 50 | 14.9 | 11.2 | Φ2.5 | 4.5 | 5 | M4 | 2.5 |
| Gl-50X63 |
8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 , 22,24,25 |
50 | 63 | 20.6 | 12.5 | Φ23 | 4.8 | 6 | M5 | 7 |
| Gl-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19.75 | 13.5 | Φ2.5 | 5.5 | 6.4 | M5 | 7 |
| Gl-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| Gl-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| modelparameter | Geschatte torsie (N.M) * |
toelaatbare excentriciteit (mm) * |
toelaatbare afbuigingshoek (°) * |
toelaatbare asafwijking (mm) * |
maximumsnelheid t/min |
statische gewrongen stijfheid (N.M/rad) |
ogenblik van inertie (Kg.M2) |
Materiaal van schachtkoker | Materiaal van granaatscherf | oppervlaktebehandeling | gewicht (G) |
| Gl-19X27 | 1 | 0,12 | 1.5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 De lentestaal |
Het anodiseren behandeling | 14.6 |
| Gl-26X35 | 1.5 | 0,15 | 1.5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| Gl-32X41 | 2 | 0,17 | 1.5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| Gl-34X45 | 3 | 0,17 | 1.5 | ±0.36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| Gl-39X50 | 6 | 0,22 | 1.5 | ±0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| Gl-44X50 | 9 | 0,22 | 1.5 | ±0.54 | 10000 | 3300 | 3.8x10-5 | 144 | |||
| Gl-50X63 | 18 | 0,1 | 1.5 | ±0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| Gl-56X64 | 25 | 0,27 | 1.5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| Gl-68X75 | 60 | 0,31 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| Gl-82X98 | 100 | 0,55 | 1.5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
