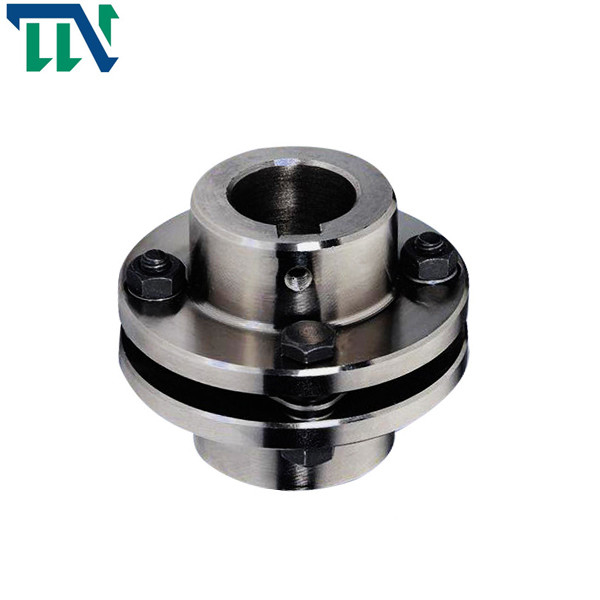

Flexibel Enig Diafragma die Dubbele Stap koppelen

GST-van het de Stap Enige Diafragma van de Aluminiumlegering Dubbele Klemtype Koppeling

Producteneigenschappen

De koppeling is een mechanisch gedeelte wordt gebruikt om twee schachten (drijfschacht en gedreven schacht) in verschillende mechanismen te verbinden samen roteren om torsie over te brengen die. In hoge snelheid en op zwaar werk berekende machtstransmissie, hebben sommige koppelingen ook de functies van het beschermen van, het temperen van en het verbeteren van de dynamische prestaties van het shafting.

De diafragmakoppeling behoort tot metaal flexibele koppeling, die een transmissieapparaat is dat metaal elastisch diafragma als flexibel element gebruikt om torsie over te brengen. Zijn hoofdlijnen zijn: de grote capaciteit van de transmissietorsie, misvorming van het diafragma om de verkeerde opstelling van de eenheid, geen relatieve beweging tussen delen, geen slijtage, geen lawaai, lang leven van de trillingsvermindering, en geen behoefte aan smering te absorberen. De gewrongen stijfheid en de kritieke snelheid kunnen worden aangepast door de buitendiameter of de muurdikte van de middensectie te veranderen, daardoor verbeterend de gewrongen trillingskenmerken van de eenheid.

De diafragmakoppeling bestaat uit minstens één diafragma en twee schachtkokers. Het diafragma wordt gespeld aan de ring over het algemeen zonder het losmaken van of weerslag tussen het diafragma en de ring te veroorzaken. Sommige fabrikanten bieden twee diafragma's, terwijl anderen drie diafragma's aanbieden, met één of twee stijve elementen in het midden aan, en de twee kanten zijn in bijlage aan de ring. Het verschil tussen de enig-diafragmakoppeling en de dubbel-diafragmakoppeling is de capaciteit om diverse afwijkingen te behandelen. Aangezien het het complexe buigen van het diafragma vereist, is de enig-diafragmakoppeling niet geschikt voor excentriciteit. De dubbel-diafragmakoppeling kan in verschillende richtingen worden gebogen tegelijkertijd om excentriciteit te compenseren

Productenparameters
