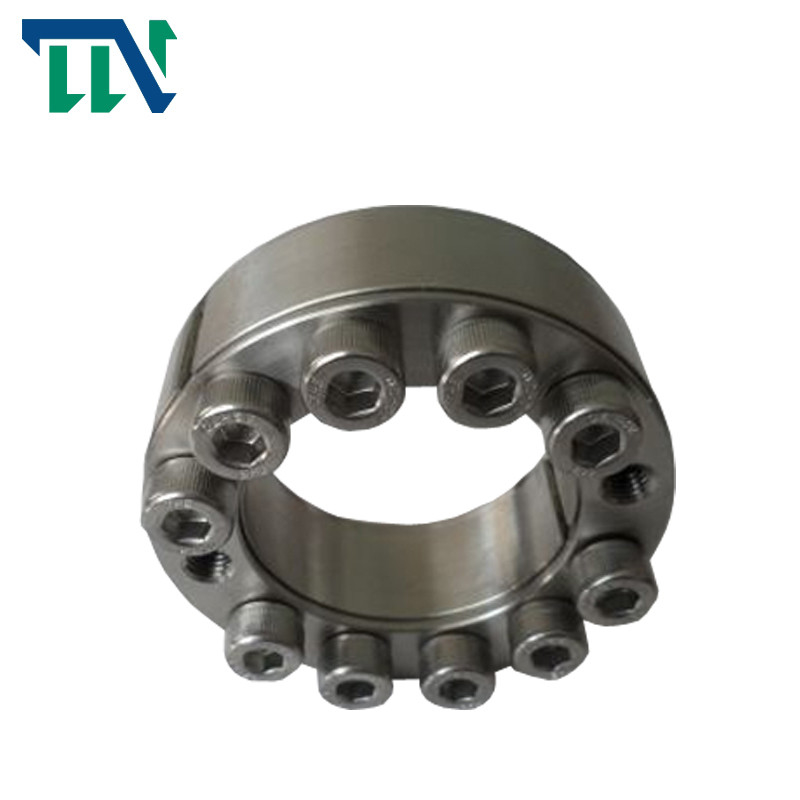

Van de het Sluitenassemblage van Z14keyless het Apparaat van het het Hulpmiddelsluiten voor Werktuigmachines

Productgegevens

Plaats van herkomst: China

Merknaam: Tianniu

Certificering: ISO-9001

Modelnummer: Z14

Betaling & het Verschepen Termijnen

Min. bestelaantal: 2

Prijs: negotiable

Verpakking Details: Kartons door overzees die door vliegtuig verschepen

Levertijd: 5-7working dagen

Betalingscondities: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram

Levering vermogen: 1000 per maand

Vind de beste prijs

Contact opnemen

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Het Sluitenassemblage van Z14keyless, Machines en toestellen voor het vervaardigen van machines en toestellen, Vergrendelingsassemblages van gereedschapsmachines


Modelnummer:	Z14 sluitenassemblage	Materiaal:	GCr15 Dragend Staal
Gewicht:	0.09-0.46KG	Buitendiameter:	2572mm
Dikte (mm):	60-155	Droeg Grootte:	1465mm
Torsie (kNm:	9.2-38.9

Modelnummer:	Z14 sluitenassemblage
Materiaal:	GCr15 Dragend Staal
Gewicht:	0.09-0.46KG
Buitendiameter:	2572mm
Dikte (mm):	60-155
Droeg Grootte:	1465mm
Torsie (kNm:	9.2-38.9

Beschrijving

Van de het Sluitenassemblage van Z14keyless het Apparaat van het het Hulpmiddelsluiten voor Werktuigmachines

Van de het Sluitenassemblage van Z14keyless het Apparaat van het het Hulpmiddelsluiten voor Werktuigmachines

Producteneigenschappen

Het belangrijkste doel van de uitbreidingskoker is de functie van latten en enige sleutels te vervangen, om de verbinding tussen de delen (zoals toestellen, vliegwielen, katrollen, enz.) en de schacht te realiseren om de lading over te brengen.

Wanneer het, door de actie van bouten met hoge weerstand wordt gebruikt, wordt een reusachtige holdingskracht geproduceerd tussen de binnenring en de schacht, en tussen de buitenring en de hub. Wanneer onder lading, worden de torsie, de askracht, of de gecombineerde lading van twee overgebracht door de gecombineerde druk van de uitbreidingskoker en de delen en de begeleidende wrijvingskracht.

Model		Z14 Kegel het Vastklemmen Elementen
Druk op Schacht (N/mm2)		120
Druk op Hub (N/mm2)		92-108
Geschatte Lading (kN.m)	Kracht	9.2-38.9
	Torsie	64-1265
Binnenrasgrootte (mm)		14-65
Buitenrasgrootte (mm)		25-72
Dikte (mm)		16-20
Gewicht (Kg)		0.091-0.46

Voorzorgsmaatregelen inzake veiligheid en hergebruik

1. Als dit product bij het opheffen van machines wordt gebruikt of op machines geladen, zouden de veiligheidsapparaten moeten worden geplaatst om veiligheid te verzekeren.

2. Het is absoluut verboden om de bouten onder lading los te maken.

Tijdens hergebruik, kan de sluitenassemblage worden gebruikt slechts nadat men bevestigt dat er geen vuil, corrosie en schade zijn. De rang is 12,9

Productenparameters

基本尺寸 fundamentele afmetingen								内六角螺钉 interne hexagon geleide bout			额定负荷 Geschatte lading		Pf (N/mm2)	G (kg)
D	D	Dr.	D₁	L	L₀	L₁	L₂	规格 grootte	数量 Qty	doctorandus in de letteren N·m	Voet (kN)	MT (kN·m)
mm								规格 grootte	数量 Qty	doctorandus in de letteren N·m	Voet (kN)	MT (kN·m)
14												64	109	0,091
16 18	25	33	42	16	20	26	30	M4	4	2.9	9.20	74 82	95 85	0,082 0,072
19												87	80	0,068
20												150	124	0,113
22	30	39	50	16	20	26	31	M5	4	6	15.00	165	113	0,110
24												180	104	0,088
25												187	100	0,144
28	36	45	55	16	20	26	31	M5	4	6	15.00	210	89	0,121
30												225	83	0,105
32												240	77	0,200
35	42	51	62	16	20	28	33	M5	4	6	15.00	260	71	0,730
36												270	69	0,162
38	44	54	66	16	20	28	34	M6	4	10	21.20	400	93	0,182
40	48	58	70	16	20	28	34	M6	4	10	21.20	425	88	0,223
42	48	58	70	16	20	28	34	M6	4	10	21.20	446	83	0,191
45	55	67	82	20	25	35	43	M8	4	25	38.90	875	115	0,400
48	55	67	82	20	25	35	43	M8	4	25	38.90	935	107	0,350
50	62	74	89	20	25	35	43	M8	4	25	38.90	974	103	0,500
55	62	74	89	20	25	35	43	M8	4	25	38.90	1070	94	0,410
60	72	84	99	20	25	35	43	M8	4	25	38.90	1165	86	0,580
65	72	84	99	20	25	35	43	M8	4	25	38.90	1265	79	0,460

Van de het Sluitenassemblage van Z14keyless het Apparaat van het het Hulpmiddelsluiten voor Werktuigmachines 0
