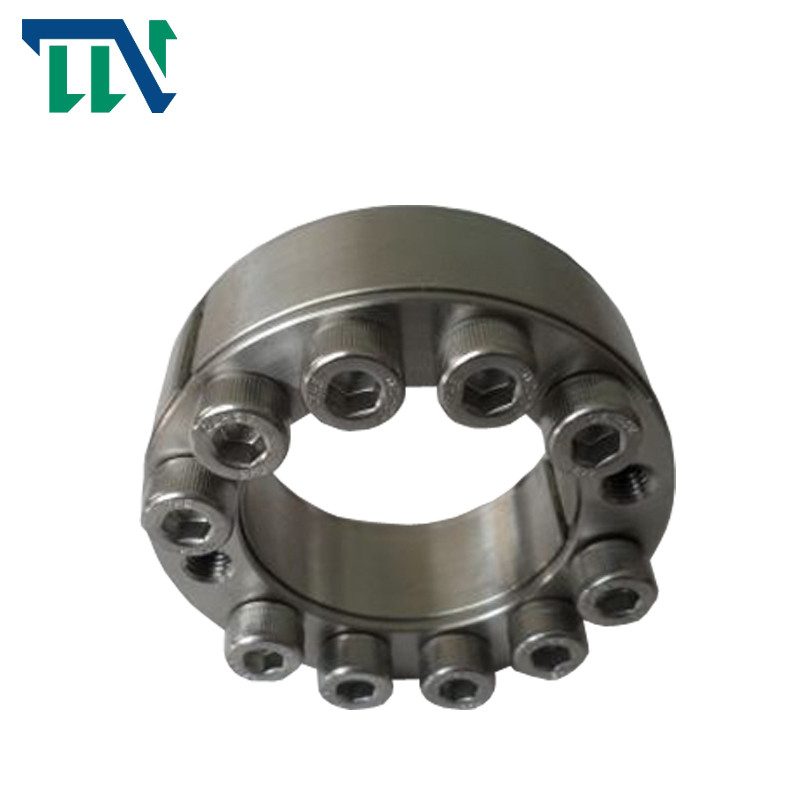

De Schacht van het de Assemblagesluiten van het sluitenapparaat Z15 het Vastklemmen voor Verpakking

Productgegevens

Plaats van herkomst: China

Merknaam: Tianniu

Certificering: ISO-9001

Modelnummer: Z15

Betaling & het Verschepen Termijnen

Min. bestelaantal: 2

Prijs: negotiable

Verpakking Details: Kartons door overzees die door vliegtuig verschepen

Levertijd: 5-7working dagen

Levering vermogen: 1000 per maand

Vind de beste prijs

Contact opnemen

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Verpakkingsvergrendeling Z15, Vergrendeling van het vergrendelingsapparaat Z15, Z15 Vergrendelingsinrichting voor de montage


Modelnummer:	Z14 sluitenassemblage	Materiaal:	GCr15 Dragend Staal
Gewicht:	0.2-100.3KG	Buitendiameter:	47710mm
Dikte (mm):	60-155	Droeg Grootte:	20600mm
Torsie (kNm:	64-1265

Modelnummer:	Z14 sluitenassemblage
Materiaal:	GCr15 Dragend Staal
Gewicht:	0.2-100.3KG
Buitendiameter:	47710mm
Dikte (mm):	60-155
Droeg Grootte:	20600mm
Torsie (kNm:	64-1265

Beschrijving

De Schacht van het de Assemblagesluiten van het sluitenapparaat Z15 het Vastklemmen voor Verpakking

De Schacht van het de Assemblagesluiten van het sluitenapparaat Z15 het Vastklemmen voor Verpakking

Producteneigenschappen

De sluitenassemblage wordt wijd gebruikt in:

Mijnbouwmachines, metallurgische machines, verpakkende machines, tabaksmachines, textielmachines, drukmachines, het smeden machines, techniekmachines, allerlei werktuigmachines en verwisselbare machines. Bijvoorbeeld: riemschijf, tand, toestel, propeller, grote en kleine ventilator, ventilator of directe verbinding met schacht en hub en andere transmissieverbindingen

In 2005, Changzhou-begon tianniu diverse sluitenassemblage van de specificaties van de norm ruim te ontwikkelen. Na bijna 15 jaar van praktijk, heeft het de verscheidenheidsontwikkeling van alle specificaties in de norm voltooid. Het is uitgebreid tot textiel, verpakking, voedsel, de lichte industrie, metallurgie, papierfabricage, druk, werktuigmachines, verwerkingscentra, smeedstukwerktuigmachines, metallurgische machines en algemene machines, die een goede reputatie hebben gewonnen en de technologische vooruitgang van producten in de machinesindustrie bevorderd. En kan niet genormaliseerde sluitenassemblage volgens speciale gebruikersbehoeften ontwikkelen

Productenparameters

基本尺寸 fundamentele afmetingen						内六角螺钉 interne hexagon geleide bout			额定负荷 Geschatte lading		Pf (N/mm2)	G (kg)
D	D	L₁	L₂	L₃	L₄	规格 grootte	数量 Qty	doctorandus in de letteren N·m	Voet (kN)	MT (kN·m)
mm
20	47	20	17	23	29	M6	5	17	34	0,34	242	0,25
22										0,38	220	0,24
24	50									0,41	202	0,27
25										0,43	194	0,29
28	55						6		42	0,60	207	0,31
30							6			0,64	194	0,30
35	60						7		51	0,90		0,33
40	65						8			1.03		0,37
45	75	24	20	28	36	M8	6	41	80	1.80	200	0,62
50	80						7			2.3	210	0,67
55	85						8		107	2.9	218	0,72
60	90									3.2	200	0,77
65	95						9		120	3.8	208	0,82
70	110	29	24	34	44	M10	8	83	170	6.0	225	1.50
75	115									6.4	210	1.59
80	120									6.8	197	1.67
85	125						9		190	8.1	209	1.76
90	130						10		210	9.6	219	1.84
95	135									10.1	207	1.90

100	145	33	28	38	50	M12	8	145	220	11	190	2.58
110	155						9		250	14	194	2.79
120	165						10		280	17	198	3.00
130	180	38	33	43	55		12		350	23	190	4.10
140	190						12		245	24	177	4.37
150	200						14		400	30	192	4.63
160	210						15		440	35	193	4.90
170	225	43	38	49	63	M14	12	230	480	41	176	6.50
180	235	43	38	49	63		14		560	51	194	6.90
190	250	51	46	57	71		16		640	61	177	9.27
200	260	51	46	57	71		18		700	72	190	9.7
220	285	55	50	61	77	M16	16	355	900	99	198	12.3
240	305						16		900	108	181	13.3
260	325						18		1000	130	188	14.3
280	355	65	60	73	91	M18	18	485	1200	170	178	21.4
300	375	65	60	73	91	M18	20	485	1350	200	184	22.7
320	405	77	72	85	105	M20		690	1700	275	189	32.2
340	425	77	72	85	105	M20		690	1700	290	178	34.0
360	455	89	84	99	121	M22		930	2000	385	181	47.2
380	475						21		2200	430	180	49.5
400	495						21		2200	450	171	51.8
420	515						24		2500	545	186	54.2
440	545	101	96	113	137	M24		1200	3000	660	181	72.0
460	565								3000	690	173	74.9
480	585								3000	720	166	77.9
500	605						28		3400	880	186	80.8
520	630								3400	915	179	88.1
540	650								3400	950	172	91.1
560	670						30		3700	1060	178	94.2
580	690								3700	1100	172	97.3
600	710								3700	1130	166	100.3

De Schacht van het de Assemblagesluiten van het sluitenapparaat Z15 het Vastklemmen voor Verpakking 0
