Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: Ckz-B reeks
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10Working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
Ckz-B One Direction-Koppeling voor Jakobsladder |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Één manierlagers |
Thichness (mm): |
106-190 |
Torsie (NM): |
404-1830 |
Gewicht (kg): |
3.98-11.42 |
Droeg Grootte (mm): |
110-180 |
Garantie: |
12 maanden |
Naam: |
Ckz-B One Direction-Koppeling voor Jakobsladder |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Één manierlagers |
Thichness (mm): |
106-190 |
Torsie (NM): |
404-1830 |
Gewicht (kg): |
3.98-11.42 |
Droeg Grootte (mm): |
110-180 |
Garantie: |
12 maanden |

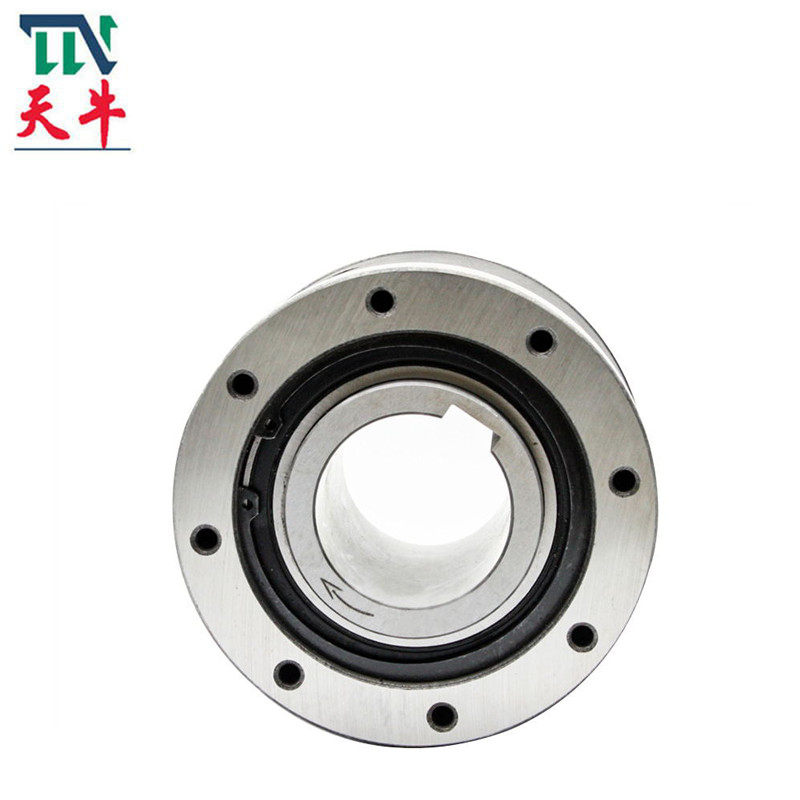

Ckz-B One Direction-Koppeling voor Jakobsladder
Productieinleiding
CK-B de reeks is een wigtype unidirectionele koppeling met zeer belangrijke groeven op beide einden van de buitenring zonder lagersteun. De radiale afmetingen zijn hetzelfde als standaard dragende afmetingen. Wanneer gebruikt, moet het met lagers worden geïnstalleerd om as en radiale ladingen te weerstaan. Het vet is toegevoegd bij de fabriek.
De standaardinstallatiemethode is dat het model CK-B coaxiaal zij aan zij met het lager is, en dezelfde tolerantievereisten worden vereist. De binnenring en de schacht worden verbonden door sleutels. De buitenring heeft een dimensionale tolerantie van h7 en met de machinemuur met een tolerantie van H7 aangepast. De sleutels van het eindgezicht aan beide kanten van de buitenring worden gebruikt om de buitenring en de machinemuur te bevestigen om torsie over te brengen.
Deze reeks wordt vaak gebruikt in verpakking, druk, voedsel, medisch, textiel, chemisch en ander machines en materiaal
1. CKZ-BSeries de Nokkenkoppeling wordt beschermd door schildinvloeden op beide die einden, met een speciaal vet worden ingepakt, en is klaar voor gebruik. Geen extra smeermiddel wordt vereist.
2. Voor het vastmaken van katrollen, schroeven de toestellen of de tanden aan de koppelingen, de tussenvoegselhubs (met f7-tolerantie van ISOR773) langs de binnenoppervlakte van het buitenras en de bouten (hoogspanning) in de onttrokken gaten op het koppelingseind.
3. De geadviseerde schachttolerantie wordt getoond in de lijst aangaande de lagere linkerzijde.
4. De externe duwlading zou door andere apparaten, niet door de Nokkenkoppeling moeten worden gesteund.
5. Gebruik slechts een parallelle sleutel om de koppeling aan de schacht te beveiligen. Gebruik geen verminderde Sleutel.
6. Wanneer het opzetten van de koppeling op de schacht, pas druk op het binnenras maar nooit op het buitenras toe.
7. De omgevingstemperatuurwaaier is 5° aan 40° C.
8. De te gebruiken sleutel zou ISOR773 moeten met in overeenstemming zijn met. (DIN 6885,1)
| Type | Nominale Torsie [N.m] |
Het overschrijden van Beperkte Snelheid [r/min] |
Afmeting in Contour [mm] | Gewicht [kg] |
|||||||||||
| Buitenrasgrootte | Binnenrasgrootte | ||||||||||||||
| binnen ras |
buiten ras |
D [h7] | D1 [H7] | B | F | NM | E | H | D [H7] | C | miljard ×tn | e | |||
| Ckz-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3,3 | 4.5 | 3.98 |
| Ckz-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4.5 | 7.01 |
| Ckz-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4.5 | 9.69 |
| Ckz-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12.36 |
| Ckz-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3,8 | 5 | 16.51 |
| Ckz-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| Ckz-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34.65 |
| Ckz-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42.38 |
| Ckz-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57.17 |
| Ckz-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4.5 | 2.62 |
| Ckz-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4.5 | 2.75 |
| Ckz-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4.86 |
| Ckz-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4.32 |
| Ckz-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4.5 | 3.91 |
| Ckz-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4.5 | 6.53 |
| Ckz-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4.5 | 4.63 | |
| Ckz-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4.5 | 5.60 |
| Ckz-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17.5 | |
| Ckz-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10.96 |
| Ckz-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14.92 |
| Ckz-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17.25 |
| Ckz-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16.68 |
| Ckz-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11.42 |
