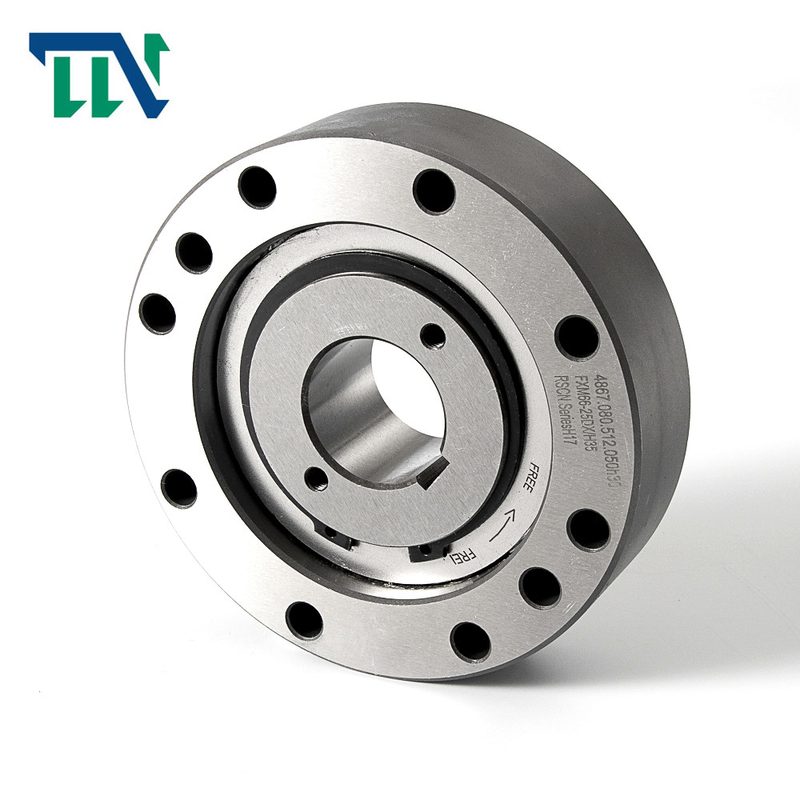

FXM Sprag Één Koppeling van de Manier Dragende Nok ondersteunt

FXM-de Nokkenkoppeling Sprag ondersteunt het Dragen van Één Manierkoppeling

Productieinleiding

Geïntegreerd freewheelt FXM zijn uitgerust met spraglancering X. Spraglancering X wordt gebruikt voor ondersteunt en overschrijdend koppelingen, op voorwaarde dat in freewheelende verrichting de binnenring bij hoge snelheid roteert en met het overschrijden van koppelingen verstrekt dat de drijfverrichting bij met lage snelheid wordt geleid. In freewheelende verrichting, veroorzaakt de middelpuntvliedende kracht FC sprag om van het buitenspoor te lanceren. In deze werkende staat, freewheel de werken slijtage-vrij, d.w.z. met onbeperkte levensduur.

Figuur 58-2 toont met spraglancering X in freewheelende verrichting freewheel. Sprags, die in een kooi gesteund worden aan de binnenring wordt verbonden, roteren met de binnenring die. De middelpuntvliedende kracht FC die in het zwaartepunt S van sprag wordt toegepast draait linksdraaiend sprag en rust tegen de steunring van de kooi. Dit resulteert in het hiaat a tussen sprag en het buitenspoor; freewheel de werken zonder contact. Als de binnenringssnelheid vermindert zodanig dat is het effect van de middelpuntvliedende kracht op sprag minder dan dat van FF van de de lentekracht, rust sprag opnieuw op de buitenring en freewheel is klaar te sluiten (figuur 58-3). Indien gebruikt als overschrijdende koppeling, moet de drijfsnelheid geen 40% van de lanceringssnelheid overschrijden
