Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: CGS
Modelnummer: Gelijkstroom
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10Working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
De Industriële Elektromagnetische Rem van DLD1 eries |
Binnendiameter: |
27.5265mm |
Buitendiameter: 85253mm: |
61460mm |
Lengte: |
34.570.5mm |
Garantie: |
12 maanden |
Aangepaste steun: |
OEM, ODM |
Gewicht: |
0.57kg-34kg |
Naam: |
De Industriële Elektromagnetische Rem van DLD1 eries |
Binnendiameter: |
27.5265mm |
Buitendiameter: 85253mm: |
61460mm |
Lengte: |
34.570.5mm |
Garantie: |
12 maanden |
Aangepaste steun: |
OEM, ODM |
Gewicht: |
0.57kg-34kg |

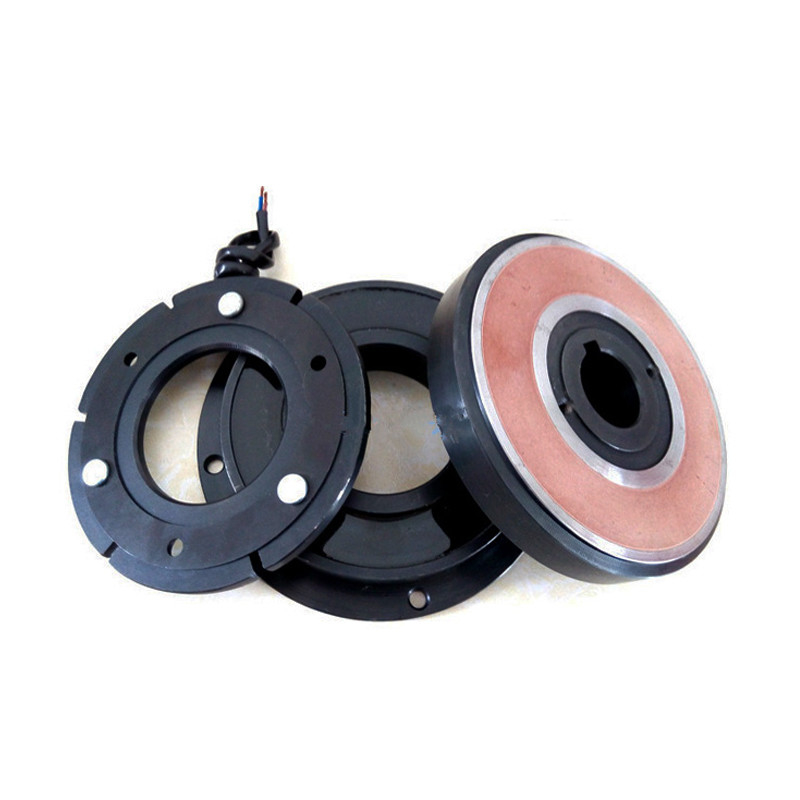

Producteninleiding
De elektromagnetische koppeling baseert zich op de rol om de koppeling en de scheiding van de koppeling te controleren.
De elektromagnetische koppeling kan worden verdeeld in: droge monolithische elektromagnetische koppeling, droge multi-piece
elektromagnetische koppeling, natte multi-piece elektromagnetische koppeling, magnetische poederkoppeling, misstap
elektromagnetische koppeling etc. De het werk wijze van elektromagnetische koppeling kan worden verdeeld
in: machtscombinatie en machtscombinatie.
Het is hoofdzakelijk samengesteld uit juk met rol, regelbaar anker, verbinding
Het is samengesteld uit de groep van de wrijvingplaat, koperkoker, de terugkeerlente en misstapring. De groep van de wrijvingplaat bestaat uit verscheidene buitenwrijvingplaten en binnenwrijvingplaten
De binnen en buitenwrijvingplaten worden afwisselend geschikt op de buitentanden van het juk. Zes open groeven op de buitenomtrek van het buitenblad
Het kan zich vrij op de verbonden zes klauwen bewegen; De binnentanden op de binnenomtrek van de binnenplaat kunnen zich vrij op de buitentanden van het juk bewegen.
Wanneer de koppelingsrol wordt geactiveerd, wordt de elektromagnetische kracht geproduceerd om het anker aan te trekken naar het juk en de plaatgroep tussen hen samen te persen,
De torsie wordt overgebracht van het juk aan de koppeling of van de koppeling aan het juk door middel van wrijving tussen de binnen en buitenplaten
Om de transmissie van macht te realiseren. Wanneer de koppelingsrol geactiveerd DE is, verdwijnt de elektromagnetische kracht en de terugkeerlente zal het anker opspringen
Terug naar de positie vóór macht, stelt de groep van de wrijvingplaat een natuurlijke losse staat voor, om de transmissie van torsie te eindigen.
Productenparameters
| GROOTTE | geschatte dynemil torqueN.m | statische torqueN.m | nominale spanning gelijkstroom V | de macht van de rolconsumptie (20°) W | toegestane maximum revolvtion (r/min) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| GROOTTE | Radiale Demensions (mm) | Asdemensions (mm) | ||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0,7 | 0.8±0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0,8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0,8 | 1±0.1 |
Opzettend voorbeeld:
