Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: CGS ISO9001
Modelnummer: DLZ6 reeks
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10Working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |

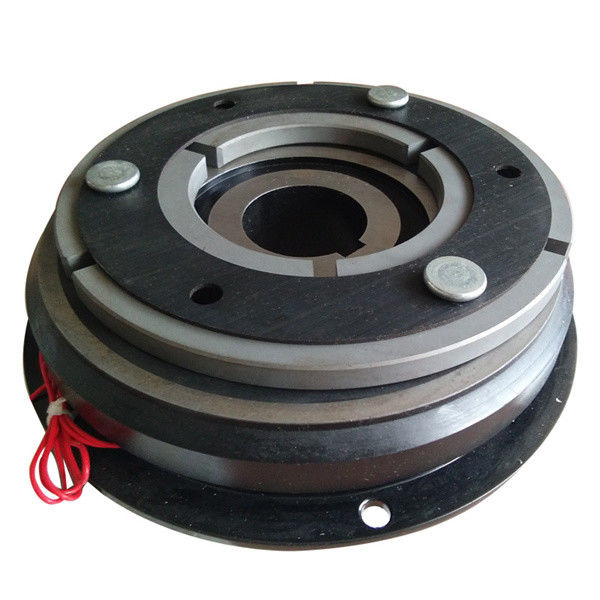

DLZ6 de elektromagnetische Micro van de Rem Elektrische Koppeling |
Binnendiameter: |
27.5265mm |
Buitendiameter: 85253mm: |
61460mm |
Lengte: |
34.570.5mm |
Garantie: |
12 maanden |
Aangepaste steun: |
OEM, ODM |
Gewicht: |
0.57kg-34kg |
Naam: |
DLZ6 de elektromagnetische Micro van de Rem Elektrische Koppeling |
Binnendiameter: |
27.5265mm |
Buitendiameter: 85253mm: |
61460mm |
Lengte: |
34.570.5mm |
Garantie: |
12 maanden |
Aangepaste steun: |
OEM, ODM |
Gewicht: |
0.57kg-34kg |
Producteninleiding
De elektromagnetische koppeling controleert de overeenkomst en de bevrijding aan en uit van de koppeling door van de rol. De elektromagnetische koppeling kan worden verdeeld in: de droge enig stuk elektromagnetische koppeling, droge multistuk elektromagnetische koppeling, natte multistuk elektromagnetische koppeling, magnetische poederkoppeling, glijdt elektromagnetische koppeling, enz. uit De het werk wijze van elektromagnetische koppeling kan in macht op combinatie en macht van combinatie worden verdeeld.
Droog enig stuk elektromagnetische koppeling: wanneer de rol wordt geactiveerd, wordt de magnetische kracht geproduceerd. Onder de actie van elektromagnetische kracht, is de de lenteplaat van anker misvormd, wordt de bewegende schijf getrokken samen met het „anker“, en de koppeling is in de bezette staat; Wanneer de rol weg wordt aangedreven, verdwijnt de magnetische kracht, de „anker“ sprongen terug onder de actie van de elastische kracht van de de lenteplaat, en de koppeling is in de losgemaakte staat.
Droog de multi elektromagnetische koppeling van de schijf natte multischijf: het principe is hetzelfde als hierboven. Bovendien worden verscheidene wrijvingparen toegevoegd. De torsie van hetzelfde volume is groter dan dat van de droge enige schijf elektromagnetische koppeling. De natte multischijf elektromagnetische koppeling moet door olie tijdens verrichting worden gekoeld en worden gesmeerd.
Magnetische deeltjeskoppeling: plaats aangewezen magnetische deeltjes tussen de drijfrotor en de gedreven rotor. Wanneer de macht weg is, zijn de magnetische deeltjes los en de koppeling is gescheiden; Wanneer de rol wordt geactiveerd, verbindt het magnetische deeltje de drijfrotor en de gedreven rotor onder de actie van elektromagnetische kracht. Het drijfeind en het gedreven eind roteren tegelijkertijd, en de koppeling is in de gesloten staat. Voordelen: de torsie kan worden aangepast door de stroom aan te passen, die grote misstap toestaan. Het is de aangewezen component voor constante spanningscontrole. Nadelen: wanneer de misstap groot is, is de temperatuurstijging groot en de relatieve prijs is hoog
Productenparameters
GROOTTE | Geschat Overbrengend TorqueN.m | Statische TorqueN.m | Nominale spanning (gelijkstroom V) | De Macht van de rolconsumptie (20°) W | Toegestaan Max Revolvtion (r/min) | |||
Koppeling | Rem | Koppeling | Rem | Koppeling | Rem | |||
Dlz6-2 | 20 | 20 | 22 | 22 | 24 | 2 | 20 | 4000 |
Dlz6-4 | 40 | 40 | 45 | 45 | 25 | 25 | 4000 | |
Dlz6-8 | 80 | 80 | 90 | 90 | 36 | 38 | 3000 |
GROOTTE | D1 | D2 | D3 | D4 | C1 | C2 | J | K | L | L1 | F | a1 | a2 | m | n | Φ1 | h1 | e1 | Φ2 | h2 | e2 | δ |
Dlz6-2 | 200 | 130 | 200 | 130 | 165 | 165 | 4-Φ11 | 4-M10 | 217.5 | 50 | 3.5 | 10 | 14 | 52 | 4 | 24H7 | 27.3 | 8 | 24h6 | 20 | 8 | 0,2 |
Dlz6-4 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-M12 | 257 | 60 | 4 | 15 | 20 | 65 | 5 | 28H8 | 31.3 | 8 | 28h7 | 24 | 8 | 0,3 |
Dlz6-8 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-M12 | 292 | 60 | 4 | 20 | 25 | 59.5 | 5 | 28H8 | 31.3 | 8 | 28h8 | 24 | 8 | 0,4 |
