Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: CGS
Modelnummer: DLY5
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuks
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
Elektromagnetische industriële rem van de DLY5-serie |
Inwendige diameter: |
75250mm |
Buitendiameter: 85253mm: |
85-253 mm |
Lange: |
34.570.5mm |
Garantie: |
12 maanden |
Op maat gemaakte ondersteuning: |
OEM, ODM |
Type: |
Scheerrem |
Naam: |
Elektromagnetische industriële rem van de DLY5-serie |
Inwendige diameter: |
75250mm |
Buitendiameter: 85253mm: |
85-253 mm |
Lange: |
34.570.5mm |
Garantie: |
12 maanden |
Op maat gemaakte ondersteuning: |
OEM, ODM |
Type: |
Scheerrem |

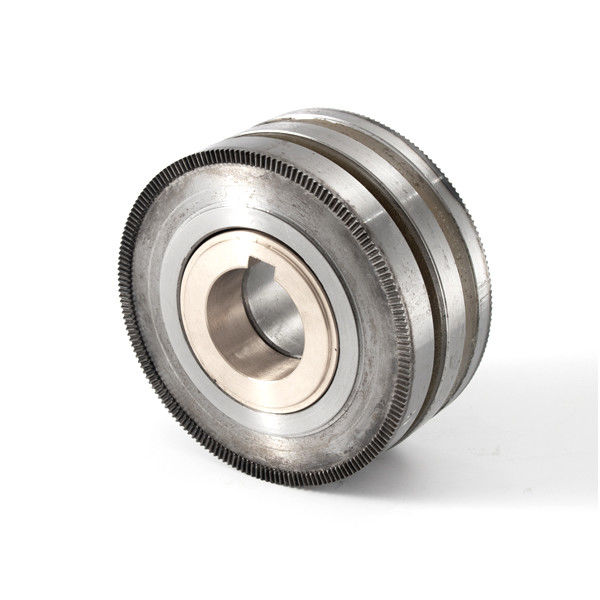

Elektromagnetische schijfremretarder tandkoppeling van de DLY5-serie
Inleiding tot de producten
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, zodat kracht- en bewegingsoverdracht gerealiseerd kan worden.
Dly5 (Eze-serie) elektromagnetische koppeling van het type kaak met glijring.
De standaard werkspanning van de koppeling is 24 volt DC. In het algemeen is het gemakkelijk om automatische en afstandsbediening te realiseren door gebruik te maken van een eenvoudig circuit bestaande uit schakelaars, knoppen, contactors,met een vermogen van niet meer dan 50 W, zodat aan de vereisten van snelheidswijziging, schakeling, starten en plaatsen van het mechanische transmissie systeem wordt voldaan.
Deze serie koppelingen geeft koppelingen door middel van fijne tanden op het eindvlak, waardoor de koppelingen in vergelijking met de wrijvingsplaatkoppelingen van dezelfde specificatie een klein volume hebben.geen wrijving en verwarmingDe koppeling is stijf gecombineerd en kan zowel voor nat als voor droog werk worden gebruikt.Het kan alleen worden gecombineerd onder de voorwaarde van lage snelheidHet is geschikt wanneer het in rust staat of wanneer de relatieve snelheid synchroon is.
De koppeling kan onder de volgende omstandigheden betrouwbaar werken:
1De omgevingstemperatuur is - 5 °C - + 40 °C.
2. in het medium zonder explosiegevaar, en er is geen gas en geleidend stof voldoende om metaal te corroderen en schade aan de isolatie in het medium.
3De koppeling moet werken onder de voorwaarde dat de smeerolie is aangebracht.
4De spanningsschommelingen van de koppelspoel mogen niet meer bedragen dan + 5% en - 15% van de nominale spanning.
5De hoogte van de plaats waar de koppeling wordt geïnstalleerd mag niet hoger zijn dan 2000 meter.
Productenparameters
| Grootte | Radiële dementie | Axiale dementie | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
Installatie:
1De koppeling kan horizontaal of veriaal worden gemonteerd.
de coaxelgraad tussen de aandrijving en de aangedreven as mag 0,05 mm niet overschrijden,
en moet zorgen voor de werkklaringswaarde σ.
2De tanden aan beide uiteinden moeten worden gereinigd voordat de koppeling wordt gemonteerd.
3.De aandrijving en de aangedreven delen van de koppeling moeten in axiale richting worden bevestigd, de axiale beweging is niet toegestaan.
