Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: CGS
Modelnummer: DLY0
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuks
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10working dagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
Industriële elektromagnetische rem van de DLY0-serie |
Inwendige diameter: |
30-80mm |
Buitendiameter: 85253mm: |
61-140 mm |
Lange: |
19.2-35 mm |
Garantie: |
12 maanden |
Op maat gemaakte ondersteuning: |
OEM, ODM |
Gewicht: |
Zie datumsheet |
Naam: |
Industriële elektromagnetische rem van de DLY0-serie |
Inwendige diameter: |
30-80mm |
Buitendiameter: 85253mm: |
61-140 mm |
Lange: |
19.2-35 mm |
Garantie: |
12 maanden |
Op maat gemaakte ondersteuning: |
OEM, ODM |
Gewicht: |
Zie datumsheet |

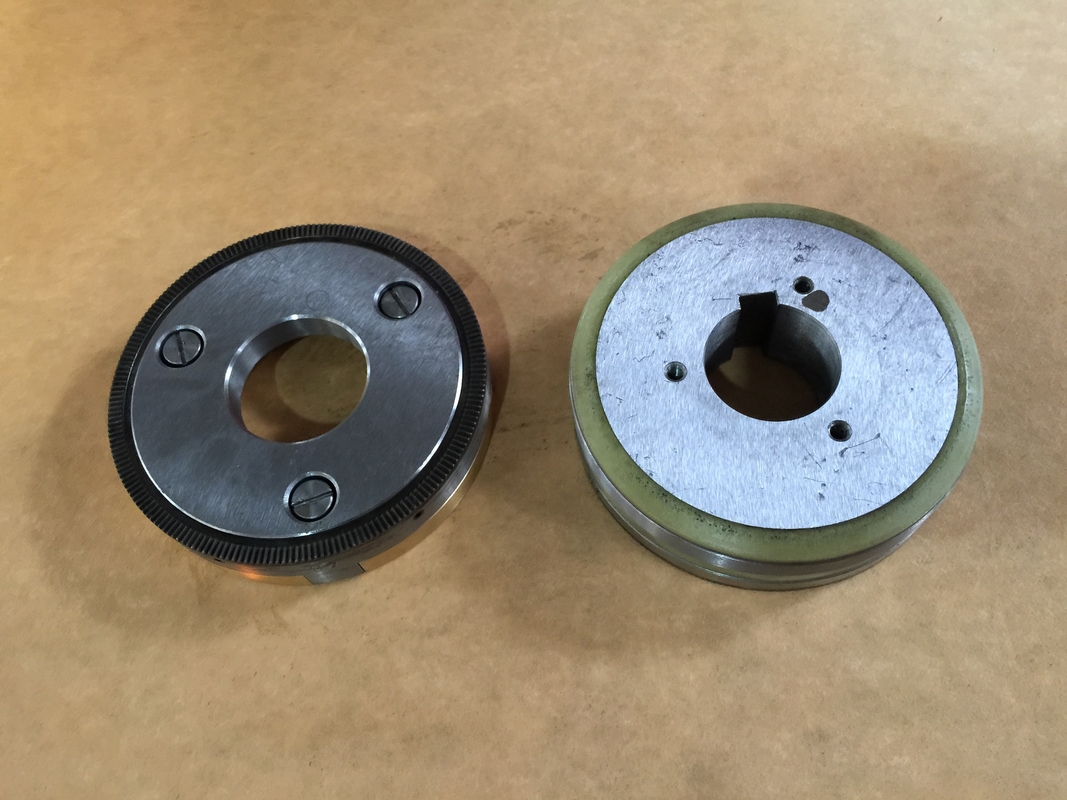

Tanden Multi-Disk DLY0 Elektromagnetische remmen en koppelsIndustriële elektromagnetische rem
Inleiding tot de producten
1Hoofddoel
De in de tand ingebouwde elektromagnetische koppeling wordt voornamelijk gebruikt in het mechanische transmissie systeem.Het kan de combinatie van het aangedreven deel en het aangedreven deel te realiseren wanneer de relatieve snelheid van de aandrijving en aangedreven delen is laag of nul, om te starten, stoppen, omkeren en plaatsen.textieldruk- en kleurmachines, precisiemachinewerktuigindustrie.
2De koppeling kan onder de volgende omstandigheden betrouwbaar werken:
de hoogte van de plaats waar de koppeling wordt geïnstalleerd mag niet meer bedragen dan 2000 m;
Omgevingstemperatuur: - 5 °C ~ + 40 °C;
er is geen explosiegevaar in het omringende medium en er zijn geen gassen en geleidend stof dat voldoende is om metaal te corroderen en de isolatie te beschadigen;
de spanningsschommelingen van de koppelspoel mogen niet meer bedragen dan + 5% en - 15% van de nominale spanning;
de koppeling kan werken met en zonder smering.
3Installatie
★ de koppeling kan horizontaal of verticaal worden gemonteerd; de op de as gemonteerde koppeling moet de coaxialiteit tussen de aandrijfas en de aangedreven as niet meer dan 0 houden.05 mm en zorgen voor de werkruimte δ Waarde.
★ vóór de montage van de koppeling moeten de oppervlaktentanden aan beide uiteinden worden gereinigd.
★ de aandrijvende en de aangedreven delen van de koppeling moeten axiaal worden bevestigd zonder axiale beweging.
Productenparameters
| IZE | Radiële dementie | Axiale dementie | |||||||||||||||
| D1 | D2 | D3 | D | d | b. | Φ | h | e | M | L | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-1.2 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3-M4-8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 |
| DLY0-2.5 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | 3-M4-8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 |
| DLY0-5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | 3-M4-8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 |
| DLY0-10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | 3-M4- 10 | 45 | 25.5 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | 3-M5- 10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | 3-M5- 10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 |
| DLY0-40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3-M6- 10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 |
Montage:
