Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: Z18
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2
Prijs: negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-7working dagen
Levering vermogen: 1000 per maand
Modelnummer: |
Z18 sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
1.5-71KG |
Buitendiameter: |
75405mm |
Dikte (mm): |
72197mm |
Droeg Grootte: |
45320mm |
Torsie (kNm: |
3.9-470 |
Modelnummer: |
Z18 sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
1.5-71KG |
Buitendiameter: |
75405mm |
Dikte (mm): |
72197mm |
Droeg Grootte: |
45320mm |
Torsie (kNm: |
3.9-470 |

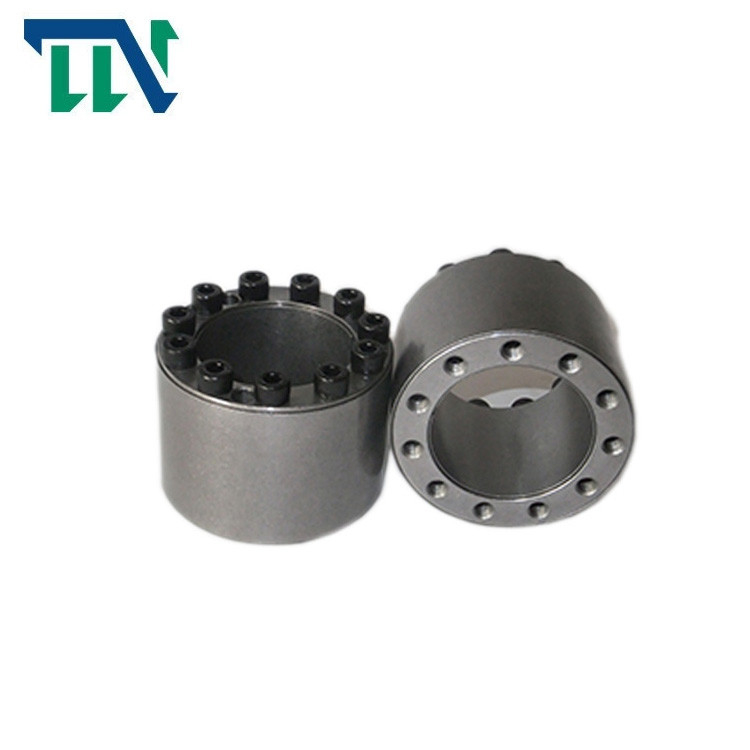

Van het het Sluitenapparaat van Z18keyless de Assemblage van het de Machtsslot
Producteneigenschappen
De sluitenassemblage is een geavanceerde mechanische basis die wijd in de wereld voor mechanische koppeling onder diverse ladingen wordt gebruikt. De Verenigde Staten, Duitsland, Japan en de landen met de meer ontwikkelde industrieën gebruikten eerst deze nieuwe technologie in op zwaar werk berekende machines. Het is uitgebreid tot de verschillende andere machinesindustrieën. Internationaal begin de jaren zeventig begonnen sluitenassemblage. China ontwikkelde het product begin de jaren tachtig, en ten eerste bevorderd en toegepast het in diverse zware machines
De z-reeksen sluitenassemblage door Changzhou het bedrijf van de tianniutransmissie wordt geproduceerd baseert zich op de gebiedende technische normen in Europa, en sommige creatieve verbeteringen aan de producten dat wetenschappelijk gemaakt. Het bedrijf veroorzaakt euro, de normen van JB (GB), hoofdzakelijk de normen van de V.S. en diverse niet genormaliseerde de reeksproducten van de sluitenassemblage. De producten worden uitgevoerd naar de Europese Unie, de Verenigde Staten, Australië, Zuidoost-Azië, Hong Kong en Taiwan en andere landen en gebieden. Momenteel, behandelt de onderneming een gebied van 1000 vierkante meters en heeft diverse CNC werktuigmachines, high-precision meetinstrumenten en speciale meetapparatuur. Het bedrijf heeft opeenvolgend meer dan 30 standaardreeksen en duizenden specificaties van sluitenassemblage ontwikkeld en veroorzaakt. Het is een professionele fabrikant op grote schaal van de sluitenassemblage in China
Model | Z18 Kegel het Vastklemmen Elementen | |
Druk op Schacht (N/mm2) | 120 | |
Druk op Hub (N/mm2) | 92-108 | |
Geschatte Lading (kN.m) | Kracht | 174-2930 |
Torsie | 3.9-470 | |
Binnenrasgrootte (mm) | 45-320 | |
Buitenrasgrootte (mm) | 75-405 | |
Dikte (mm) | 72-197 | |
Gewicht (Kg) | 1.5-71 |
Productenparameters
基 本 尺 寸 fundamentele afmetingen |
内 六 角 螺 钉 interne hexagon geleide bout |
额 定 Geschat |
负 荷 lading |
Pf (N/mm2) |
G
(kg) |
||||||
D | D | I | L |
规 格 grootte |
数 量 Qty |
doctorandus in de letteren N·m |
Voet (kN) | MT (kN·m) | |||
mm | |||||||||||
45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
320 | 405 | 22 | 2930 | 470 | 145 | 71.0 |
