Z20 droeg Assemblage 25160mm van het Schachtsluiten Grootte

Brand Name:	Tianniu
Model Number:	Z20
MOQ:	2
Prijs:	negotiable
Delivery Time:	5-7working dagen
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

ISO-9001

Modelnummer:

Z20 sluitenassemblage

Materiaal:

GCr15 Dragend Staal

Gewicht:

0.37-9.2KG

Buitendiameter:

60260mm

Dikte (mm):

72197mm

Droeg Grootte:

25160mm

Torsie (kNm:

17-145

Verpakking Details:

Kartons door overzees die door vliegtuig verschepen

Levering vermogen:

1000 per maand

Markeren:

Z20 Assemblage 25160mm van het Schachtsluiten

Z20 Schachten die Assemblage 25160mm sluiten

25160mm Z20 Sluitenassemblage

Product Description

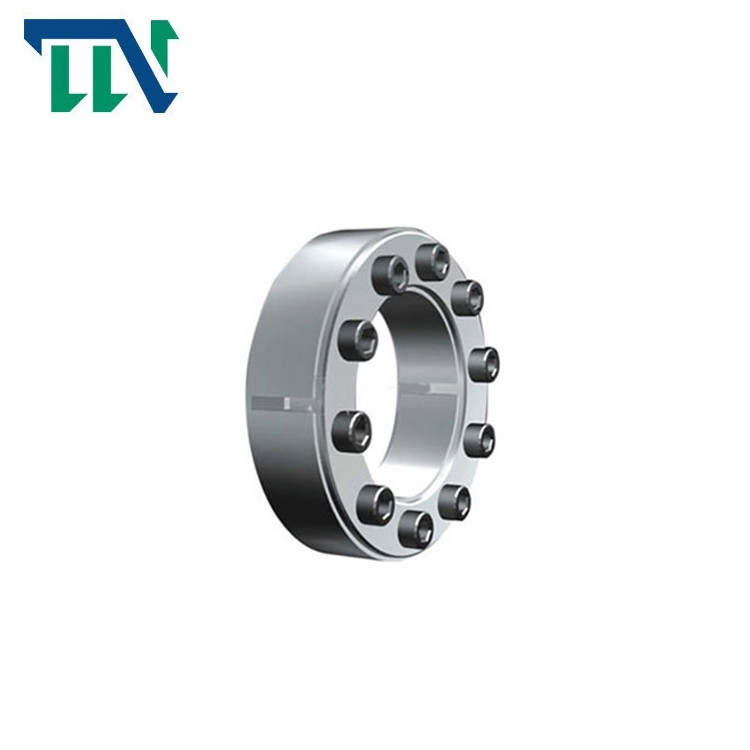

Van het het Sluitenapparaat van Z20keyless de Assemblage van het de Machtsslot

Producteneigenschappen

De z-reeksen sluitenassemblage door Changzhou het bedrijf van de tianniutransmissie is wordt geproduceerd een keyless verbindingsstructuur die. Onder de actie van askracht, krimpen de binnen en buitenkokers en breiden zich met de schacht en de hub uit om dicht genoeg wrijving te veroorzaken om torsie en askracht over te brengen, om het doel van mechanismeverrichting te bereiken.

Eigenschappen: goede centreerprestaties van verbinding; Geen het verwarmen wordt vereist tijdens assemblage; Het is geschikt om de relatieve positie tussen de schacht en de hub te demonteren of aan te passen; Geen spanningsconcentratie; Sterke lagercapaciteit. Gebruik: wanneer de hub wordt verbonden aan de schacht, speelt het een strakke het sluiten rol na wordt aangehaald door bouten. Omdat het product een kegeloppervlakte of een kegelstructuur is, verandert het in radiale kracht door askrachtbeweging, resulterend in wrijving en voldoend aan de torsievereisten. Wanneer het demonteren, maak alle bouten los. Er is geen behoefte om de bouten te verwijderen. Dan schroef de aangewezen bouten in het demontagegat met een Allen-moersleutel en maak de gedemonteerde delen los
Productenparameters

fundamentele afmetingen						interne hexagon geleide bout			Geschatte lading		G (kg)
D	D	D₁	L₁	L	L₂	grootte	Qty	doctorandus in de letteren (N·m)	MT (kN·m)	F₁ (kN)
mm						grootte	Qty	doctorandus in de letteren (N·m)	MT (kN·m)	F₁ (kN)
25	60	37.5	27.5	20	17	M6×18	9	17	0,20	22	0,37
30	65	42.5					9		0,30	24	0,42
35	72	47.5					12		0,50	35	0,48
40	78	52.5					15		0,60	40	0,54
45	92	60	33.5	24	20	M8×22	12	41	1.0	55	0,92
50	98	65					12		1.2	60	1.0
55	105	70					14		1.5	70	1.1
60	110	75					14		1.7	72	1.2
70	138	90	39.5	28	24	M10×25	14	83	3	110	2.3
80	145	100					14		4	120	2.4
90	160	110					16		5	130	2.8
100	180	122.5	47	33	26	M12×30	14	145	6.5	150	3.8
110	190	132.5					14		7	160	4.1
120	205	142.5					16		9	190	4.7
140	230	165	52	38	34	M12×35	22		14	240	7.4
160	260	185	52	38	34	M12×35	26		20	310	9.2
