Van de het Sluitenschacht van Rlk130keyless van de de Koppelingsassemblage de Machtsslot

Name: Van de het Sluitenschacht van Rlk130keyless van de de Koppelingsassemblage de Machtsslot
Brand: Tianniu
SKU: RLK130
Rating: 5 (188 reviews)

Productgegevens

Plaats van herkomst: China

Merknaam: Tianniu

Certificering: ISO-9001

Modelnummer: RLK130

Betaling & het Verschepen Termijnen

Min. bestelaantal: 2

Prijs: Negotiable

Verpakking Details: Kartons door overzees die door vliegtuig verschepen

Levertijd: 5-7working dagen

Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen: 1000 per maand

Vind de beste prijs

Contact opnemen

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            RLK130 sluitenassemblage, keyless de koppelingsassemblage van de sluitenschacht, De schachtkoppeling van het Rlk130 keyless sluiten


Modelnummer:	RLK130 sluitenassemblage	Materiaal:	GCr15 Dragend Staal
Gewicht:	0.4-9.5	Buitendiameter:	47200mm
Dikte (mm):	24140mm	Droeg Grootte:	20150mm
Torsie (kNm:	30-380

Modelnummer:	RLK130 sluitenassemblage
Materiaal:	GCr15 Dragend Staal
Gewicht:	0.4-9.5
Buitendiameter:	47200mm
Dikte (mm):	24140mm
Droeg Grootte:	20150mm
Torsie (kNm:	30-380

Beschrijving

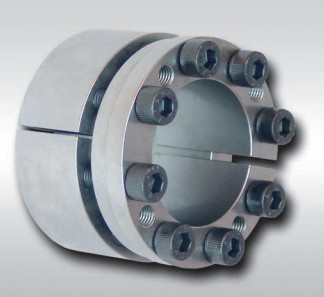

Van de het Sluitenschacht van Rlk130keyless van de de Koppelingsassemblage de Machtsslot

RLK130 borgmoer die het Standaardapparaat van het Schachtsluiten dragen

Producteneigenschappen

De sluitenassemblage is een geavanceerde die basiscomponent wijd in mechanische verbinding onder zware lading in de wereld wordt gebruikt. In de verbinding van wiel en schacht, is het een keyless verbindingsapparaat dat ladingstransmissie door bouten met hoge weerstand aan te halen die de druk en de wrijving tussen de insluitingsoppervlakten te maken realiseert wordt veroorzaakt

Het selecteren van sluitenassemblage aan de volgende vereisten moeten zou voldoen:

A. transmissietorsie: MT ≥ M

B. het dragen van askracht: voet ≥ FX

C. transmissiekracht: voet ≥ f2x + (M.D./2x10-3) 2

D. het dragen van radiale kracht: PT ≥ Fr/d1x103, waar:

M ¯ over te brengen torsie, kn · m;

De as te dragen kracht van FX ¯, kn;

De radiale te dragen kracht van voet ¯, kn;

Geschatte torsie van het sluitenassemblage van MT ¯, kn · m;

Geschatte askracht van het sluitenassemblage van voet ¯; KN;

d. |binnendiameter en binnenringsbreedte van sluitenassemblage, mm;

Druk op de gezamenlijke oppervlakte tussen het sluitenassemblage van PT ¯ en schacht, N/mm2

Model		RLK130 de Assemblage van het machtssluiten
Druk op Schacht (N/mm2)		174-309
Druk op Hub (N/mm2)		112-184
Geschatte Lading (kN.m)	Kracht	53-640
	Torsie	0.53-57.5
Binnenrasgrootte (mm)		20-180
Buitenrasgrootte (mm)		47-235
Dikte (mm)		48-90
Gewicht (Kg)		0.4-11

Productenparameters

基本尺寸 fundamentele afmetingen					内六角螺钉 interne hexagon geleide bout		额定负荷 Geschatte lading		Pf (N/mm2)	doctorandus in de letteren (N·m)	G (kg)
D	D	L	L₁	L₂	规格 grootte	数量 Qty	F₁ (kN)	MT (kN·m)
mm					规格 grootte	数量 Qty	F₁ (kN)	MT (kN·m)
20	47	37	31	21.7	M6	4	30	0,30	287	17	0,27
22	47					4	30	0,33	260		0,29
25	50					5	35	0,44	287		0,30
28	55							0,49	256		0,36
30	55							0,53	239		0,34
35	60					6	45	0,81	246		0,38
40	65						45	0,94	215		0,41
45	75	46	38	25.3	M8		80	1.86	283	41	0,70
50	80						80	2.07	255		0,76
55	85					8	90	2.54	270		0,82
60	90						90	2.77	247		0,88
65	95						105	3.58	261		0,94
70	110	60	50	33.4	M10		140	5.10	244	83	2.10
75	115							5.46	228		2.20
80	120							5.85	214		2.30
85	125						175	7.45	230		2.40
90	130						175	7.90	217		2.60
95	135					10	205	9.90	257		2.70
100	145	68	58	40.8			220	11.00	192		3.70
105	150							11.55	210		3.90
110	155							12.10	175		4.00
120	165					12	260	15.70	192		4.30
125	170				M12	10	320	17.50	189	145	4.80
130	180							20.70	188		5.90
140	190							22.50	175		6.30
150	200	77	65	45.4		12	380	28.50	196		6.70
