Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: RLK133
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-7working dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 1000 per maand
Modelnummer: |
RLK133 sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
0.3-9.6 |
Buitendiameter: |
47260mm |
Grootte: |
M 4 M 6 |
Droeg Grootte: |
20200MM |
Torsie (kNm: |
123-119 |
Modelnummer: |
RLK133 sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
0.3-9.6 |
Buitendiameter: |
47260mm |
Grootte: |
M 4 M 6 |
Droeg Grootte: |
20200MM |
Torsie (kNm: |
123-119 |

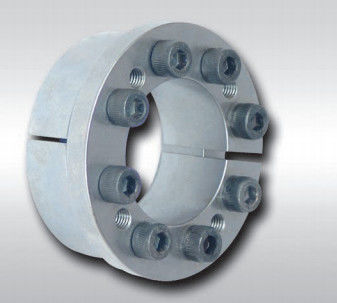

RLK133 Borgmoer met standaard asvergrendeling
Productkenmerken:
Het soort van ditklemas koppelingis gevoelig en moet in ieder geval de juiste methode gebruiken en de
juiste gereedschap.Tijdens opslag, vervoer en installatie, zouden de delen van lagers niet moeten zijn:
beschadigd.Sommige lagers hebben meer druk nodig, dus speciaal gereedschap is nodig.Raadpleeg zeker de
instructies voor het vervaardigen van auto's.Bij het installeren van lagers moeten ze schoon en netjes worden geïnstalleerd
omgeving.Kleine deeltjes die lagers binnendringen, verkorten ook de levensduur van lagers.Het is erg
belangrijk om een schone omgeving te behouden bij het vervangen van lagers.Het is niet toegestaan om het lager te kloppen
met een hamer en let erop dat het lager niet op de grond valt (of soortgelijke onjuiste behandeling).
Vóór de installatie moet ook de staat van de as en de lagerzitting worden gecontroleerd.Zelfs kleine slijtage
zal leiden tot een slechte pasvorm, wat resulteert in vroegtijdig falen van het lager.
Centreert de as op de naaf
Hoge overdraagbare koppels
Korte axiale breedte
Voor asdiameters tussen 20 mm en 200 mm
demontage methode:
1. Nadat u hebt gecontroleerd of er geen belasting is, draait u de bouten langzaam los, maar draait u niet alle bouten eruit.
2. Schroef de verwijderde bout in het extra schroefdraadgat van de voorste persplaat, schroef de bout tegen de bovenste persplaat totdat de vergrendeling los zit, en tik dan zachtjes op de bout en trek eraan om de expansie-aansluithuls eruit te trekken
Productenparameters:
|
fundamentele afmetingen |
interne zeskantbout |
Nominale belasting: |
MEEN
(N·m) |
Pf (N/mm2) |
G
(kg) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
maten |
aantal |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0,81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2,43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2,53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5,00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87,5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63,0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10,66 | ||||||
