Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: RLK402
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2
Prijs: negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-7working dagen
Levering vermogen: 1000 per maand
Modelnummer: |
RLK402 sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
0.42-34.3KG |
Buitendiameter: |
55326mm |
Dikte (mm): |
24140mm |
Droeg Grootte: |
25260mm |
Torsie (kNm: |
0.84-240 |
Modelnummer: |
RLK402 sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
0.42-34.3KG |
Buitendiameter: |
55326mm |
Dikte (mm): |
24140mm |
Droeg Grootte: |
25260mm |
Torsie (kNm: |
0.84-240 |

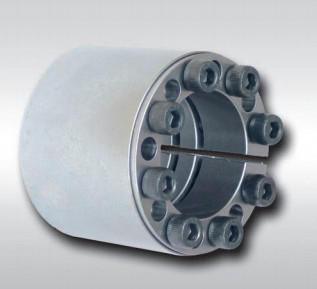

RLK402 borgmoer die het Standaardapparaat van het Schachtsluiten dragen
Producteninleiding
instructies voor gebruik
1. Gelieve te lezen zorgvuldig v3o3or gebruik deze instructie;
2. Bevestig of het huidige product met het model van de gevormde machines verenigbaar is;
3. Molybdeen of het silicium die additieven het bevatten moet niet in de componenten worden gebruikt om assemblage te sluiten;
4. Het gespecificeerde prestatieniveau van dit product is 1,2 Rang 9 bouten door andere bouten zullen worden vervangen;
5. Dit product heeft geen centrum het plaatsen functie. Als u deze functie nodig hebt, te ontwerpen gelieve het op de wielhub door zich;
6. Klop niet zeer sterk tijdens de installatie van sluitenassemblage;
7. De selectietolerantie van schacht en hub is H8/H8
Centreert de hub aan de schacht. Dubbele groef voor hoge centreernauwkeurigheid
Kan geassembleerde veelvoudige tijden zijn
Hoogste overdraagbare torsie
Voor op zwaar werk berekende toepassingen
Geen asverplaatsing tussen hub en schacht tijdens het vastklemmen procedure
Hoogste het machinaal bewerken kwaliteit
Overdraagbare torsie van 50 500 NM tot 1 701 000 NM
Voor schachtdiameters tussen 130 mm en 600 mm
Producteneigenschappen
| Model | RLK402/Z12 sluitenassemblage | |
| Druk op Schacht (N/mm2) | 252-136 | |
| Druk op Hub (N/mm2) | 88-130 | |
| Geschatte Lading (kN.m) | Kracht | 55-2400 |
| Torsie | 0.7-362.3 | |
| Binnenrasgrootte (mm) | 25-300 | |
| Buitenrasgrootte (mm) | 50-375 | |
| Dikte (mm) | 51-197 | |
| Gewicht (Kg) |
0.5-49.7 |
|
Productenparameters
|
fundamentele afmetingen |
interne hexagon geleide bout |
Geschatte lading |
Pf (N/mm2) |
doctorandus in de letteren
(N·m) |
G
(kg) |
||||||
| D | D | I | L | L1 |
grootte |
Qty |
Voet (kN) | MT (kN·m) | |||
| mm | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1.00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
