Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: De reeks van BD
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-10 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
BD20 volledig freewheel 1700RPM Overschrijdend Koppelingslager |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Het overschrijden van koppeling |
Torsie (NM): |
420-42500Nm |
Gewicht (Kg): |
3.8-198.4 |
Droeg Grootte (mm): |
40-95 |
Garantie: |
12 maanden |
Naam: |
BD20 volledig freewheel 1700RPM Overschrijdend Koppelingslager |
Materiaal: |
Het Dragende Staal van GCR 15 |
Type: |
Het overschrijden van koppeling |
Torsie (NM): |
420-42500Nm |
Gewicht (Kg): |
3.8-198.4 |
Droeg Grootte (mm): |
40-95 |
Garantie: |
12 maanden |

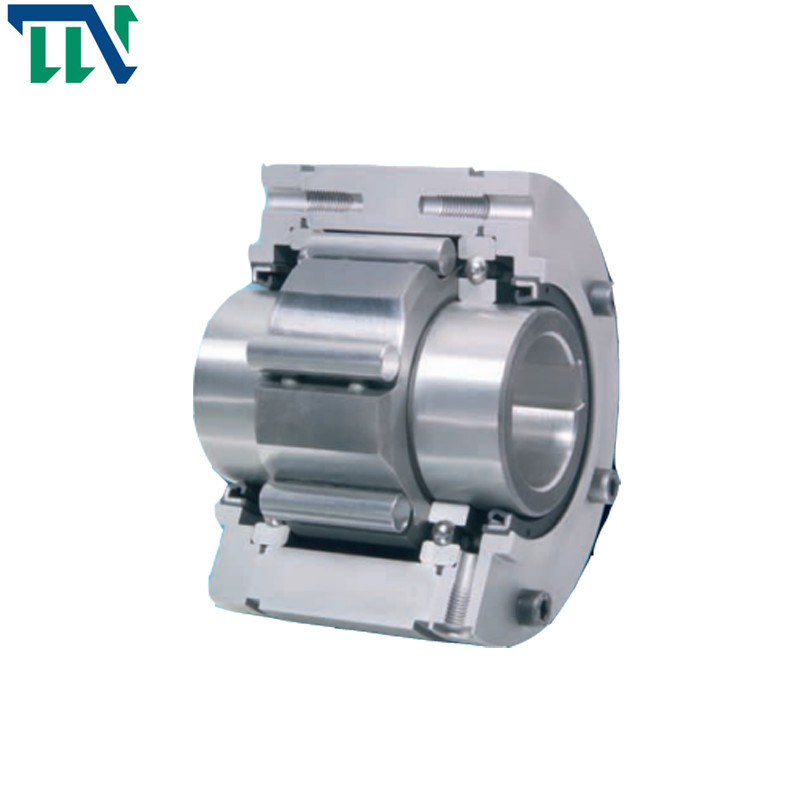

BD20 volledig freewheel 1700RPM Overschrijdend Koppelingslager
Productieinleiding
Eigenschappen
Volledig freewheelt BD… X worden verzegeld sprag freewheelt met kogellagers en sprag lancering X. Zij worden geleverd olie-gevuld. Spraglancering X verzekert slijtage-vrije freewheelende verrichting wanneer de binnenring bij hoge snelheid roteert.
Freewheelt BD… X worden gebruikt zoals:
➧ Ondersteunt
➧ Het overschrijden van Koppelingen
voor toepassingen met hoge snelheids freewheelende verrichting en wanneer gebruikt als overschrijdende koppeling met drijfverrichting met lage snelheid.
Nominale torsies tot 42 500 NM.
Bores tot 150 mm.
Technische Datas
| Punt | BD20 |
| Binnendia. | 20 mm |
| Buitendia. | 106 mm |
| Breedte | 77 mm |
| Torsie | 420 NM |
| Gewicht | 3,8 kg |
| Haven | Shanghai; Ningbo |
| levertijd | 10-15 dagen |
| Pakket | houten pakket, kartonpakket, enz. |
| Toepassing | Transportband, Elektrische Motor, jakobsladder, enz. |
Productenparameters
|
Freew hielgrootte |
Type |
Nom inal torsie |
Spraglancering bij binnenringssnelheid min-1 |
Max. snelheid ring freew hielen looppas min-1 |
De buitenring drijft min-1 | mm |
Droeg D dard mm |
mm | max. mm | B mm |
D mm |
F mm |
G ** | H mm |
K mm |
L mm |
R mm |
S mm |
T mm |
Z ** |
Wei ght |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
