Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO9001-2005
Modelnummer: GH 16*18
Betaling & het Verschepen Termijnen
Min. bestelaantal: Onderhandeling
Prijs: Negotiation
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-7 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
De Schachtkoppeling van Oldham |
Materiaal: |
Aluminiumstaal |
Binnendiameter: |
1670mm |
Model: |
de reeks van GH |
Structuur: |
De Schachtkoppeling van Oldham |
Garantie: |
12 maanden |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Flexibel of Stijf: |
Flexibel |
Naam: |
De Schachtkoppeling van Oldham |
Materiaal: |
Aluminiumstaal |
Binnendiameter: |
1670mm |
Model: |
de reeks van GH |
Structuur: |
De Schachtkoppeling van Oldham |
Garantie: |
12 maanden |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Flexibel of Stijf: |
Flexibel |

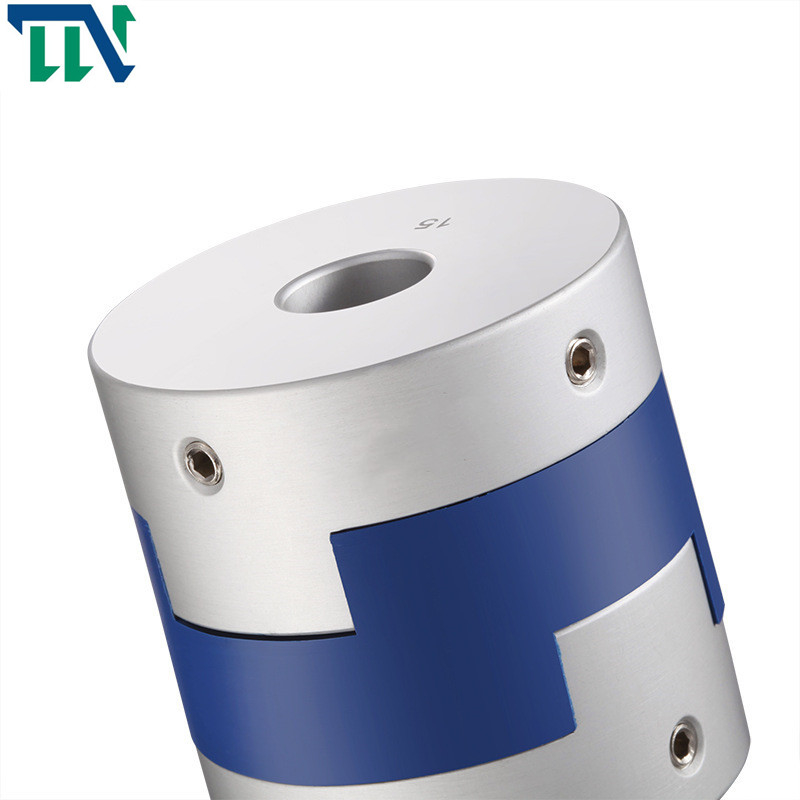

Het Type van GH 16X18 M3 Oldham Schachtkoppeling voor Mechanismeverbinding
Producteneigenschappen
>Het gebruik van de schachtkoppelingen van Oldham van het Tianniumerk het glijden het ontwerp kan radiale en hoekige afwijking effectiever compenseren
De de schachtkoppelingen van Oldham van het >Tianniumerk gebruiken afneembaar ontwerp, gemakkelijk te installeren
De schachtkoppelingen die van Oldham van het >Tianniumerk methode van het vastklemmen schroef vastmaken
Producteninleiding
De schachtkoppeling verwijst naar de situatie dat twee delen van het apparaat van de machtstransmissie en de roterende schacht niet samen tijdens normale beweging worden aangesloten. Soms wordt het ook gebruikt als veiligheidsapparaat om de verbonden delen te verhinderen bovenmatige lading te dragen en de rol van overbelastingsbescherming te spelen.
Het type van Oldham de schachtkoppeling wordt ontworpen om gelijk rond de schacht vast te klemmen en groter behoud te verstrekken dan vaste schroefkoppelingen zonder schacht te beschadigen. Dan haal de het vastklemmen te beveiligen schroeven aan. Dit zijn de koppelingen van Oldham
Productenparameters
Productietekeningen
Productieinformatieblad
| modelparameter | gemeenschappelijk droeg diameter d1, d2 | ΦD | L | ALS | L.P. | F | M | het aanhalen schroeftorsie (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| modelparameter | Geschatte torsie (N.M) * |
toelaatbare excentriciteit (mm) * |
toelaatbare afbuigingshoek (°) * |
toelaatbare asafwijking (mm) * |
maximumsnelheid t/min |
statische gewrongen stijfheid (N.M/rad) |
ogenblik van inertie (Kg.M2) |
Materiaal van schachtkoker | Materiaal van granaatscherf | oppervlaktebehandeling | gewicht (G) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Aluminiumlegering met hoge weerstand | P A 6 6 | Het anodiseren behandeling | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
