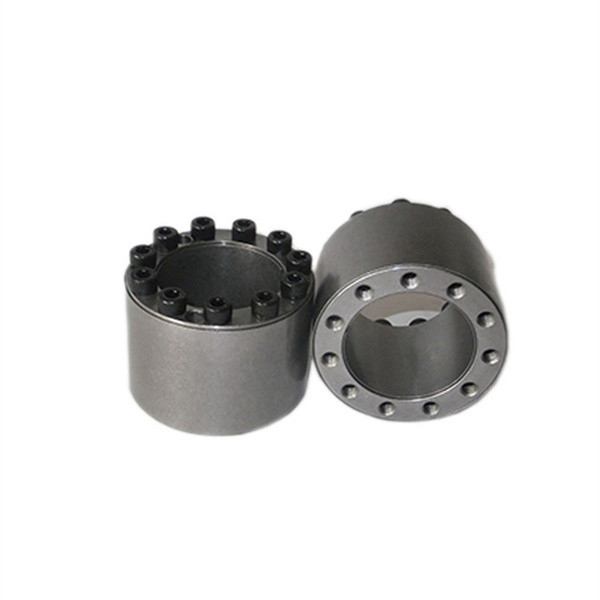

Z18 van het het Sluitenapparaat van de Sluitenassemblage het Apparaat van de het Sluitenschacht voor Machine

Productgegevens

Plaats van herkomst: China

Merknaam: Tianniu

Certificering: ISO-9001

Modelnummer: Z18

Betaling & het Verschepen Termijnen

Min. bestelaantal: 2

Prijs: Negotiable

Verpakking Details: Kartons door overzees die door vliegtuig verschepen

Levertijd: 5-7working dagen

Levering vermogen: 1000 per maand

Vind de beste prijs
Contact opnemen
Specificaties
Markeren:

Z18 Sluitenassemblage

,

Z18 het Apparaat van de Sluitenschacht

,

GCr15 het Apparaat van de Sluitenschacht

Modelnummer:
Z18 sluitenassemblage
Materiaal:
GCr15 Dragend Staal
Gewicht:
1.5-71KG
Buitendiameter:
75405mm
Dikte (mm):
72197mm
Droeg Grootte:
45320mm
Torsie (kNm:
3.9-470
Modelnummer:
Z18 sluitenassemblage
Materiaal:
GCr15 Dragend Staal
Gewicht:
1.5-71KG
Buitendiameter:
75405mm
Dikte (mm):
72197mm
Droeg Grootte:
45320mm
Torsie (kNm:
3.9-470
Beschrijving
Z18 van het het Sluitenapparaat van de Sluitenassemblage het Apparaat van de het Sluitenschacht voor Machine

Z18 van het het Sluitenapparaat van de Sluitenassemblage het Apparaat van de het Sluitenschacht voor Machine



Producteneigenschappen



De sluitenassemblage is een geavanceerde mechanische basis die wijd in de wereld voor mechanische koppeling onder diverse ladingen wordt gebruikt. De Verenigde Staten, Duitsland, Japan en de landen met de meer ontwikkelde industrieën gebruikten eerst deze nieuwe technologie in op zwaar werk berekende machines. Het is uitgebreid tot de verschillende andere machinesindustrieën. Internationaal begin de jaren zeventig begonnen sluitenassemblage. China ontwikkelde het product begin de jaren tachtig, en ten eerste bevorderd en toegepast het in diverse zware machines



De z-reeksen sluitenassemblage door Changzhou het bedrijf van de tianniutransmissie wordt geproduceerd baseert zich op de gebiedende technische normen in Europa, en sommige creatieve verbeteringen aan de producten dat wetenschappelijk gemaakt.



Het bedrijf veroorzaakt euro, de normen van JB (GB), hoofdzakelijk de normen van de V.S. en diverse niet genormaliseerde de reeksproducten van de sluitenassemblage. De producten worden uitgevoerd naar de Europese Unie, de Verenigde Staten, Australië, Zuidoost-Azië, Hong Kong en Taiwan en andere landen en gebieden.



Het bedrijf heeft opeenvolgend meer dan 30 standaardreeksen en duizenden specificaties van sluitenassemblage ontwikkeld en veroorzaakt. Het is een professionele fabrikant op grote schaal van de sluitenassemblage in China



Momenteel, behandelt de onderneming een gebied van 1000 vierkante meters en heeft diverse CNC werktuigmachines, high-precision meetinstrumenten en speciale meetapparatuur.







Model Z18 Kegel het Vastklemmen Elementen
Druk op Schacht (N/mm2) 120
Druk op Hub (N/mm2) 92-108
Geschatte Lading (kN.m) Kracht 174-2930
Torsie 3.9-470
Binnenrasgrootte (mm) 45-320
Buitenrasgrootte (mm) 75-405
Dikte (mm) 72-197
Gewicht (Kg) 1.5-71

































Productenparameters



基 本 尺 寸

fundamentele afmetingen

内 六 角 螺 钉

interne hexagon geleide bout

额 定

Geschat

负 荷

lading



Pf (N/mm2)



G



(kg)

D D I L

规 格

grootte

数 量

Qty

doctorandus in de letteren

N·m

Voet (kN) MT (kN·m)
mm
45 75       9   174 3.9 185 1.5
48 80       9   174 4.1 170 1.6
50 80 64 72 M8 9 41 174 4.3 165 1.7
55 85 9 174 4.8 150 1.8
60 90       11   213 6.4 170 1.9
65 95       11   213 6.9 155 2.0
70 110       11   338 11.8 185 3.6
75 115       11   338 12.7 170 3.8
80 120 78 88 M10 12 83 369 14.7 175 4.0
85 125 12 369 15.7 165 4.3
90 130       13   400 18.0 170 4.5
95 135       13   400 19.0 160 4.7
100 145       12   538 26.9 160 7.2
110 155 100 112 M12 13 145 583 32.0 155 7.7
120 165       15   673 40.3 165 8.3
130 180       13   800 52.0 155 11.7
140 190 116 130 M14 15 230 923 64.6 170 12.5
150 200 16 985 73.8 165 13.2
160 210       17   1045 83.7 165 14.0
170 225       15   1283 109 150 20.6
180 235       16   1369 123 150 21.6
190 250       17   1454 138 150 25.0
200 260 146 162 M16 17 355 1454 145 145 26.2
220 285       20   1710 188 155 31.1
240 305       22   1880 225 155 33.6
260 325       22   1880 244 145 36.1
280 355       20   2670 373 155 54.9
300 375 177 197 M20 22 690 2930 440 155 58.3
320 405       22   2930 470 145 71.0



Z18 van het het Sluitenapparaat van de Sluitenassemblage het Apparaat van de het Sluitenschacht voor Machine 0
