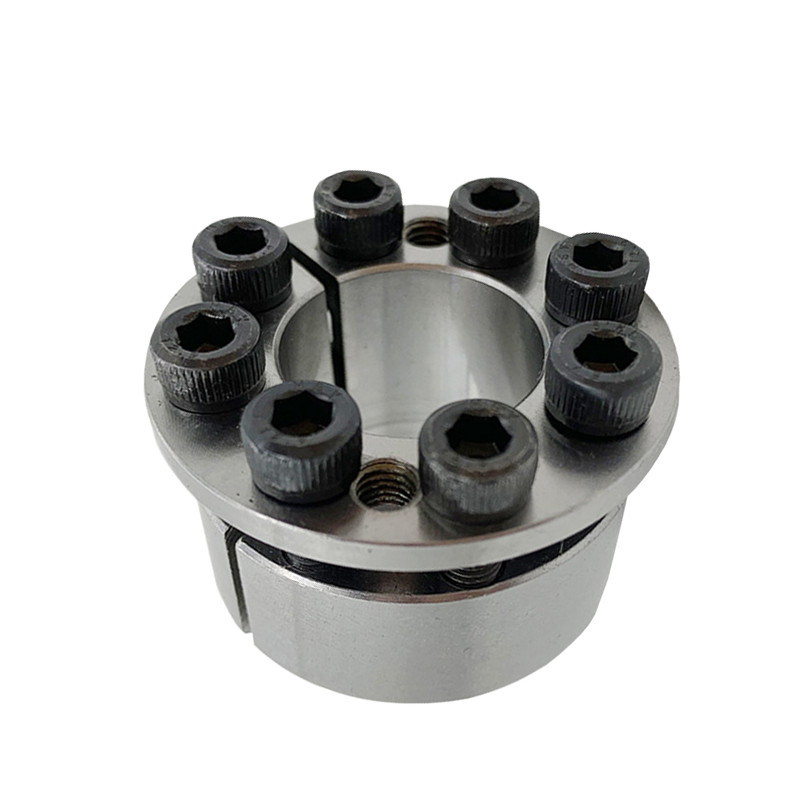

Van het het Sluitenapparaat van Z16keyless de Assemblage van het de Machtsslot het Vastklemmen voor Druk

Van het het Sluitenapparaat van Z16keyless de Assemblage van het de Machtsslot het Vastklemmen voor Druk

Brand Name:	Tianniu
Model Number:	Z16
MOQ:	2
Prijs:	negotiable
Delivery Time:	5-7working dagen
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

ISO-9001

Modelnummer:

Z16 sluitenassemblage

Materiaal:

GCr15 Dragend Staal

Gewicht:

0.25-100.3KG

Buitendiameter:

47710mm

Dikte (mm):

60-155

Droeg Grootte:

20600mm

Torsie (kNm:

34-3215

Verpakking Details:

Kartons door overzees die door vliegtuig verschepen

Levering vermogen:

1000 per maand

Markeren:

Het Sluitenapparaat van Z16keyless

De Machtsslot van Z16keyless

Het Slotassemblage van de drukmacht het Vastklemmen

Product Description

Van het het Sluitenapparaat van Z16keyless de Assemblage van het de Machtsslot het Vastklemmen voor Druk

Producteneigenschappen

Model		Z16 Sluitenelementen
Binnenrasgrootte (mm)		20600mm
Buitenrasgrootte (mm)		47710mm
Dikte (mm)		23113mm
GEWICHT (kg)		0.25-104kg

Het belangrijkste doel van de uitbreidingskoker is de functie van latten en enige sleutels te vervangen, om de verbinding tussen de delen (zoals toestellen, vliegwielen, katrollen, enz.) en de schacht te realiseren om de lading over te brengen.

Wanneer het, door de actie van bouten met hoge weerstand wordt gebruikt, wordt een reusachtige holdingskracht geproduceerd tussen de binnenring en de schacht, en tussen de buitenring en de hub. Wanneer onder lading, worden de torsie, de askracht, of de gecombineerde lading van twee overgebracht door de gecombineerde druk van

uitbreidingskoker en de delen en de begeleidende wrijvingskracht.

Installatiemethode

1. Ten eerste, veeg de oppervlakte van de sluitenassemblage en de gezamenlijke oppervlakte van het verbonden deel af, en pas gelijk een dunne laag van smeerolie (zonder van het molybdeenbisulfide of silicium additieven) toe.

2. De torsiemoersleutel zal voor de bouten van de sluitenassemblage worden gebruikt. Haal kruiselings de bouten aan diagonaal, en gelijk, en volg de stappen: (1) haal met 1/doctorandus in de letteren waarde aan; (2) haal met 1/2mA waarde aan; (3) haal met Ma waarde aan; (4) controleer alle bouten met Ma waarde.

3. Duw het verbonden deel op de schacht om het te maken die de positie bereiken in het ontwerp wordt gespecificeerd. Installeer de sluitenassemblage die de bout regelmatig in de verbindingsruimte losmaakt om de neiging van het verbonden deel te verhinderen, en dan de bout met de hand aan te halen.

Productenparameters

Diameter							Geschatte lading		重量 G (Kg)
D	D	L1	L2	L3	L4	L5	Voet	MT	重量 G (Kg)
20	47	20	17	23	29	3	0,28	28	0,26
22	47	20	17	23	29	3	0,31	28	0,25
24	50	20	17	23	29	3	0,34	28	0,28
25	50	20	17	23	29	3	0,35	28	0,3
28	55	20	17	23	29	3	0,52	37	0,32
30	55	20	17	23	29	3	0,56	37	0,31
35	60	20	17	23	29	3	0,74	42	0,34
40	65	20	17	23	29	3	0,93	46	0,38
45	75	24	20	28	36	4	1.56	69	0,64
50	80	24	20	28	36	4	2	78	0,69
55	85	24	20	28	36	4	2.4	86	0,75
60	90	24	20	28	36	4	2.6	86	0,8
65	95	24	20	28	36	4	3.4	104	0,85
70	110	29	24	34	44	5	4.8	137	1.56
75	115	29	24	34	44	5	5.15	137	1.65
80	120	29	24	34	44	5	6.05	151	1.73
85	125	29	24	34	44	5	7	164	1.83
90	130	29	24	34	44	5	7.4	164	1.91
95	135	29	24	34	44	5	7.8	164	1 99
100	145	33	28	38	50	5	10.3	207	2.68
110	1 55	33	28	38	50	5	11.4	207	2.9
120	1 65	33	28	38	50	5	15.8	263	3.1
130	1 80	38	33	43	55	5	19.5	301	4.25
140	1 90	38	33	43	55	5	21	301	4.5
150	200	38	33	43	55	5	25.4	338	4.8
160	21 0	38	33	43	55	5	30	376	5
170	225	43	38	49	63	5	35	412	6.8
180	235	43	38	49	63	5	41.8	464	7.1
190	250	51	46	57	71	5	51.4	541	9.6
200	260	51	46	57	71	5	62	619	10
220	285	55	50	61	77	5	78	714	12.7
240	305	55	50	61	77	5	92	770	13.8
260	325	55	50	61	77	5	112	860	14.8
280	355	65	60	73	91	5	145	1034	22.2
300	375	65	60	73	91	5	175	1164	23.6
320	405	77	72	85	105	5	242	1510	33.4
340	425	77	72	85	105	5	257	1510	35.3
360	455	89	84	99	121	5	338	1880	49
380	475	89	84	99	121	5	360	1890	51.5
400	495	89	84	99	121	5	439	2193	53.8
420	515	89	84	99	121	5	494	2350	56.3
440	545	101	96	113	137	5	566	2572	74.8
460	565	101	96	113	137	5	592	2572	77.8
480	585	101	96	113	137	5	617	2572	81
500	605	101	96	113	137	5	723	2893	84
520	630	101	96	113	137	5	752	2893	91.6
540	650	101	96	113	137	5	781	2893	94.7
560	670	101	96	113	137	5	900	3215	97.9
580	690	101	96	113	137	5	932	3215	101
600	710	101	96	113	137	5	964	3215	104
