Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: Z14
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-7working dagen
Betalingscondities: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 1000 per maand
Modelnummer: |
Z14 sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
0.09-0.46KG |
Buitendiameter: |
2572mm |
Dikte (mm): |
60-155 |
Droeg Grootte: |
1465mm |
Torsie (kNm: |
9.2-38.9 |
Modelnummer: |
Z14 sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
0.09-0.46KG |
Buitendiameter: |
2572mm |
Dikte (mm): |
60-155 |
Droeg Grootte: |
1465mm |
Torsie (kNm: |
9.2-38.9 |

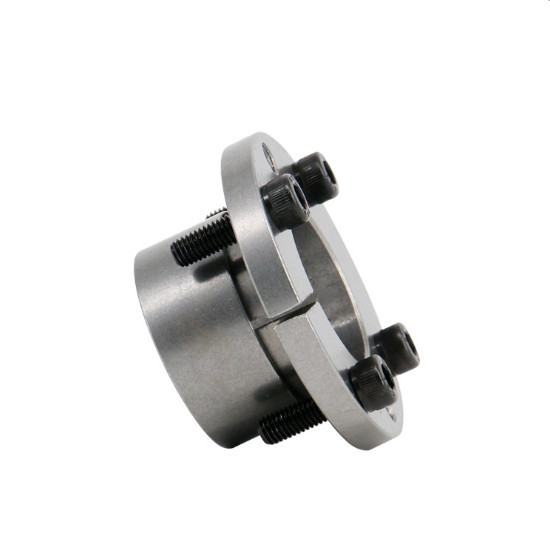

Van de het Sluitenassemblage van Z14keyless het Apparaat van het het Hulpmiddelsluiten voor Werktuigmachines
Producteneigenschappen
Wanneer het, door de actie van bouten met hoge weerstand wordt gebruikt, wordt een reusachtige holdingskracht geproduceerd tussen de binnenring en de schacht, en tussen de buitenring en de hub. Wanneer onder lading, worden de torsie, de askracht, of de gecombineerde lading van twee overgebracht door de gecombineerde druk van de uitbreidingskoker en de delen en de begeleidende wrijvingskracht.
Het belangrijkste doel van de uitbreidingskoker is de functie van latten en enige sleutels te vervangen, om de verbinding tussen de delen (zoals toestellen, vliegwielen, katrollen, enz.) en de schacht te realiseren om de lading over te brengen.
|
|||||||||||||||||||||||||||
Voorzorgsmaatregelen inzake veiligheid en hergebruik
1. Als dit product bij het opheffen van machines wordt gebruikt of op machines geladen, zouden de veiligheidsapparaten moeten worden geplaatst om veiligheid te verzekeren.
2. Het is absoluut verboden om de bouten onder lading los te maken.
Tijdens hergebruik, kan de sluitenassemblage worden gebruikt slechts nadat men bevestigt dat er geen vuil, corrosie en schade zijn. De rang is 12,9
Productenparameters
|
基 本 尺 寸 fundamentele afmetingen |
内 六 角 螺 钉 interne hexagon geleide bout |
额 定 负 荷 Geschatte lading |
Pf (N/mm2) |
G
(kg) |
||||||||||
| D | D | Dr. | D1 | L | L0 | L1 | L2 |
规 格 grootte |
数 量 Qty |
doctorandus in de letteren N·m |
Voet (kN) |
MT (kN·m) |
||
| mm | ||||||||||||||
| 14 | 64 | 109 | 0,091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2.9 | 9.20 |
74 82 |
95 85 |
0,082 0,072 |
| 19 | 87 | 80 | 0,068 | |||||||||||
| 20 | 150 | 124 | 0,113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 165 | 113 | 0,110 |
| 24 | 180 | 104 | 0,088 | |||||||||||
| 25 | 187 | 100 | 0,144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 210 | 89 | 0,121 |
| 30 | 225 | 83 | 0,105 | |||||||||||
| 32 | 240 | 77 | 0,200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15.00 | 260 | 71 | 0,730 |
| 36 | 270 | 69 | 0,162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 400 | 93 | 0,182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 425 | 88 | 0,223 |
| 42 | 446 | 83 | 0,191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 875 | 115 | 0,400 |
| 48 | 935 | 107 | 0,350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 974 | 103 | 0,500 |
| 55 | 1070 | 94 | 0,410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 1165 | 86 | 0,580 |
| 65 | 1265 | 79 | 0,460 | |||||||||||
