Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: Z12A
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-7working dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 1000 per maand
Modelnummer: |
Z12A sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
0.42-144KG |
Buitendiameter: |
55695mm |
Dikte (mm): |
60-155 |
Droeg Grootte: |
20600mm |
Torsie (kNm: |
7.5-1240 |
Modelnummer: |
Z12A sluitenassemblage |
Materiaal: |
GCr15 Dragend Staal |
Gewicht: |
0.42-144KG |
Buitendiameter: |
55695mm |
Dikte (mm): |
60-155 |
Droeg Grootte: |
20600mm |
Torsie (kNm: |
7.5-1240 |

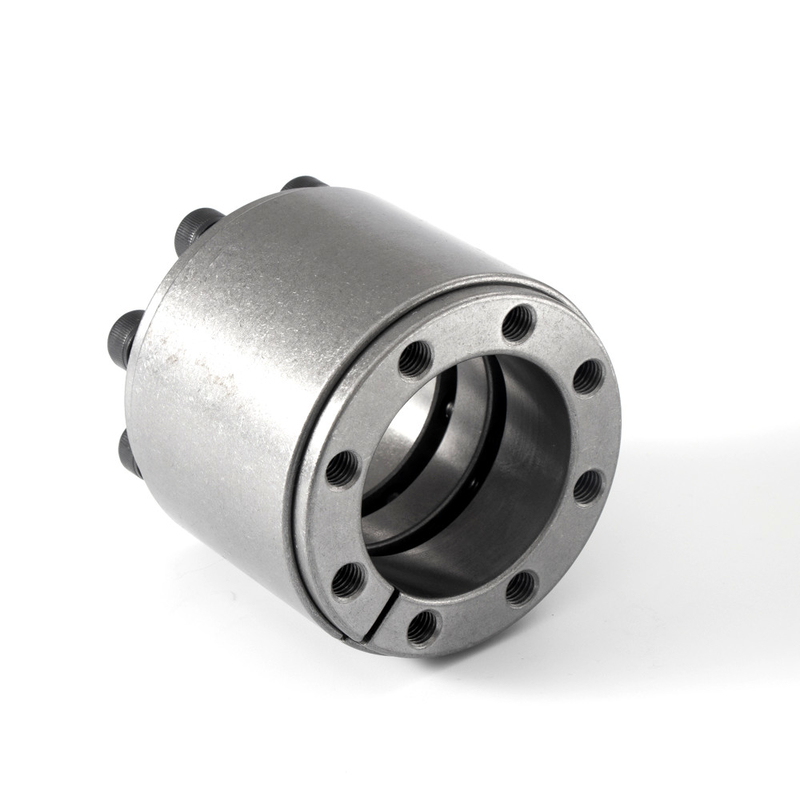

De Kegel van de het Sluitenassemblage Z12-340*425 van het sluitenapparaat het Vastklemmen Elementen voor Machine
Beschrijving van Z12-Sluitenapparaat
Het belangrijkste doel van de uitbreidingskoker is de functie van latten en enige sleutels te vervangen, om de verbinding tussen de delen (zoals toestellen, vliegwielen, katrollen, enz.) en de schacht te realiseren om de lading over te brengen.
Wanneer het, door de actie van bouten met hoge weerstand wordt gebruikt, wordt een reusachtige holdingskracht geproduceerd tussen de binnenring en de schacht, en tussen de buitenring en de hub. Wanneer onder lading, worden de torsie, de askracht, of de gecombineerde lading van twee overgebracht door de gecombineerde druk van de uitbreidingskoker en de delen en de begeleidende wrijvingskracht.
Productenparameters
|
基 本 尺 寸 fundamentele afmetingen |
内六角螺钉 interne hexagon geleide bout |
额 定 负 荷 Geschatte lading |
Pf (N/mm2) |
doctorandus in de letteren
(N·m) |
G
(kg) |
||||||
| D | D | I | L | L1 |
规 格 grootte |
数 量 Qty |
Voet (kN) | MT (kN·m) | |||
| mm | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1.00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55.3 67.3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96.5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101.2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110.7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
