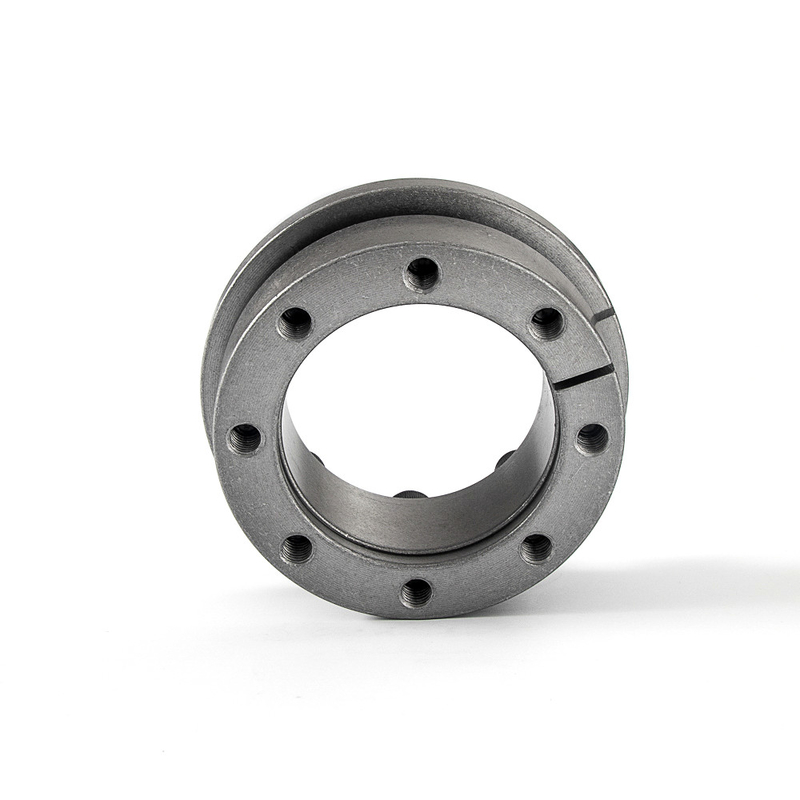

Z8-50*80 serie vergrendelingsassemblage Sleutelloze schachtvergrendelingsassemblages
Productkenmerken
Vergrendeling van de Z8
Het is van toepassing wanneer de as niet axiaal beweegt
De precieze positie kan worden bepaald
Onze onderneming Tianniu is in 1987 begonnen met het uitgebreid onderzoek en de ontwikkeling van verschillende uitbreidingshulzen van deze norm.we hebben de ontwikkeling van alle soorten uitbreidingshulzen in deze norm voltooidEn bevorderd tot textiel, verpakkings, voedsel, lichte industrie, metallurgie, papier, druk, gereedschapsmachines, machinecentra, smeedmachines,en metallurgische machines en algemene machines en andere machines, kreeg een goede reputatie, en bevorderde de machines industrie producten vaardigheid verbeterd. en kan niet-standaard vergrendeling assemblage te ontwikkelen volgens de speciale behoefte van de gebruiker.
Een vergrendelingsassemblage wordt veel gebruikt in:
Mijnbouwmachines, metallurgische machines, verpakkingsmachines, tabaksmachines, textielmachines, drukmachines, smeedmachines, machines voor het bouwen van machinesmet een gewicht van niet meer dan 50 kgVoorbeelden: riemrollie, tandwiel, tandwiel, schroef, grote en kleine ventilator, blazer of directe aansluiting met as en knoop en andere transmissieverbindingen
Productenparameters
|
fundamentele afmetingen |
een interne hexagonale kopbout |
Nominale belasting |
Pf (N/mm2) |
MEen
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
afmetingen |
Qty |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8 × 25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
|
基 本 尺 寸 fundamentele afmetingen |
interne zeshoekige schroefinterne zeshoekige kopbout |
额定负荷 Nominale belasting |
Pf (N/mm2) |
MEen
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
规 格 afmetingen |
aantal Qty |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 70 | 110 |
24 |
30 |
40 |
50 |
M10×30 |
8 | 141 | 5 | 220 |
83 |
1.33 |
| 75 | 115 | 8 | 141 | 5.25 | 200 | 1.4 | ||||||
| 80 | 120 | 8 | 141 | 5.6 | 190 | 1.48 | ||||||
| 85 | 125 | 9 | 159 | 6.75 | 190 | 1.55 | ||||||
| 90 | 130 | 9 | 159 | 7.1 | 200 | 1.63 | ||||||
| 95 | 135 | 10 | 176 | 8.35 | 190 | 1.7 | ||||||
| 100 | 145 |
26 |
32 |
44 |
56 |
M12 × 30 |
8 | 205 | 10.3 | 210 |
145 |
2.6 |
| 110 | 155 | 8 | 205 | 11.25 | 190 | 2.8 | ||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 |
34 |
40 |
52 | 64 | 12 | 308 | 20.0 | 190 | 4.6 | ||
| 140 | 190 |
54 |
68 |
M14×40 |
9 | 317 | 22.25 | 180 |
230 |
4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 387 | 31 | 190 | 5.5 | ||||||
| 170 | 225 |
44 |
50 |
64 |
78 |
12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 12 | 422 | 38 | 145 | 8.15 | ||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 528 | 52.8 | 160 | 9.9 | ||||||
| 220 | 285 |
50 |
56 |
72 |
88 |
M16×40 |
12 | 587 | 64.5 | 145 |
355 |
13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 |
60 |
66 |
84 |
102 |
M18×50 |
16 | 948 | 132 | 150 |
485 |
22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 |
74 |
81 |
101 |
121 |
M20×50 |
18 | 1374 | 220 | 150 |
690 |
36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 |
86 |
94 |
116 |
138 |
M22×60 |
18 | 1710 | 308 | 140 |
930 |
46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 21 | 1995 | 399 | 150 | 61 | ||||||
