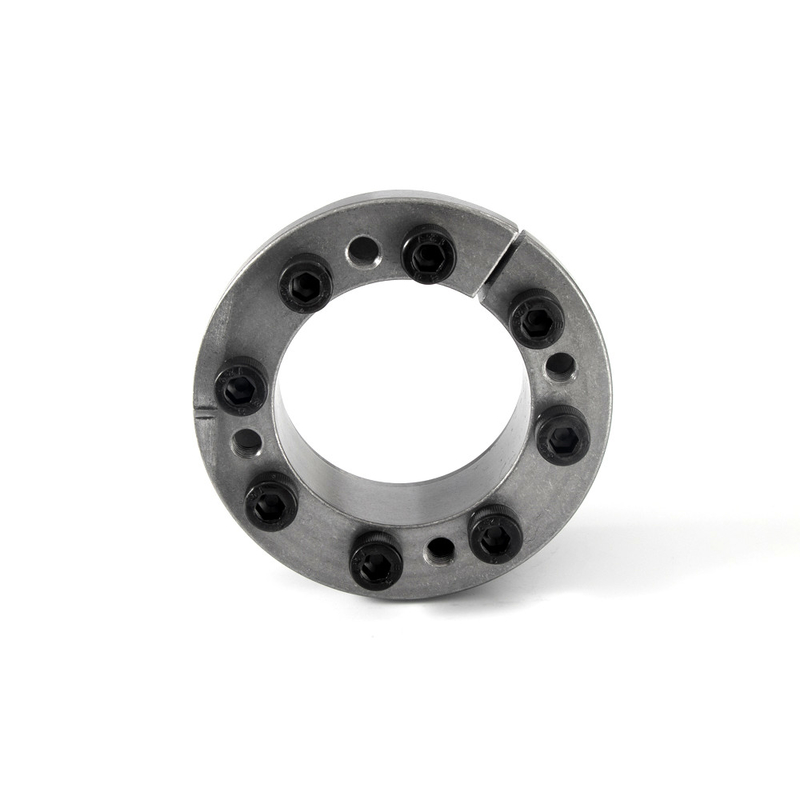

Z8-80*120 Vergrendelingsapparaat Vergrendelingsassemblage Sleutelloos

Brand Name:	Tianniu
Model Number:	Z8
MOQ:	2
Prijs:	negotiable
Delivery Time:	5-7working dagen
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

ISO-9001

Modelnummer:

Vergrendeling van de Z8

Materiaal:

GCr15 Dragend Staal

Gewicht:

0.25-61kg

Buitendiameter:

47495mm

Dikte (mm):

37-77

Droeg Grootte:

20400mm

Torsie (kNm:

162 tot en met 45000

Verpakking Details:

Kartons door overzees die door vliegtuig verschepen

Levering vermogen:

1000 per maand

Markeren:

80x120 Vergrendeling

Z8 Sleutelloze vergrendeling

Z8 Vergrendeling

Product Description

Z8-80*120 Vergrendelingsapparaat Vergrendelingsassemblage Sleutelloos

Productkenmerken

Ons bedrijf Tianniu is in 1987 begonnen met het uitgebreid onderzoek en de ontwikkeling van verschillende uitbreidingshulzen van deze norm.

Een vergrendelingsassemblage wordt veel gebruikt in:

Mijnbouwmachines, metallurgische machines, verpakkingsmachines, tabaksmachines, textielmachines, drukmachines, smeedmachines, machines voor het bouwen van machinesmet een gewicht van niet meer dan 50 kg.

Bijvoorbeeld: riempulley, tandwiel, tandwiel, schroef, grote en kleine ventilator, blazer of directe aansluiting met as en knooppunt en andere transmissieverbindingen

Na bijna 20 jaar praktijk hebben wij de ontwikkeling van alle soorten uitbreidingshulzen volgens deze norm afgerond.

En gepromoveerd naar textiel, verpakking, voedsel, lichte industrie, metallurgie, papier, druk, gereedschapsmachines, bewerkingscentra, smeden gereedschapsmachines,en metallurgische machines en algemene machines en andere machines, kreeg een goede reputatie, en bevorderde de machine-industrie producten vaardigheid verbeterd.

En kan niet-standaard vergrendeling Assembly ontwikkelen volgens speciale gebruikersbehoefte.

Productenparameters

fundamentele afmetingen						een interne hexagonale kopbout		Nominale belasting		Pf (N/mm2)	M_Een (N·m)	G (kg)
d	D	L	L₀	L₁	L₂	afmetingen	Qty	F₁(kN)	M_t(kN·m)
mm
20	47	17	22	28	34	M6×20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8 × 25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89

基本尺寸 fundamentele afmetingen						interne zeshoekige schroefinterne zeshoekige kopbout		额定负荷 Nominale belasting		Pf (N/mm2)	M_Een (N·m)	G (kg)
d	D	L	L₀	L₁	L₂	规格 afmetingen	aantal Qty	F₁(kN)	M_t(kN·m)
mm						规格 afmetingen	aantal Qty	F₁(kN)	M_t(kN·m)
70	110	24	30	40	50	M10×30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12 × 30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14×40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16×40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18×50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18×50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20×50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20×50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22×60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

Z8-80*120 Vergrendelingsapparaat Vergrendelingsassemblage Sleutelloos 0
