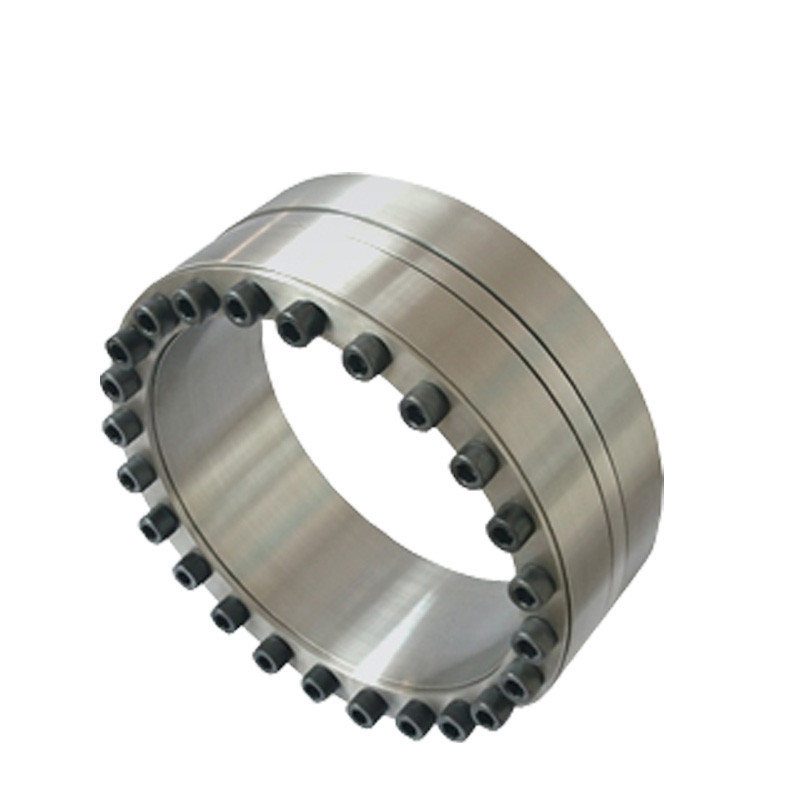

Z5-1120*165 Vergrendelingsinstallaties Vergrendelingsapparaat van stalen materiaal

Z5-1120*165 Vergrendelingsinstallaties Vergrendelingsapparaat van stalen materiaal

Beschermingsinstructies

1. na installatie de blootgestelde uiteindelijke zijde van de vergrendeling en de schroefkop met een antiroest olie vlek bekleden.de blootgestelde uiteindelijke zijde van de uitbreidingsverbindingshoes moet regelmatig met roestvrije olie worden bekleed.

2Voor de vergrendeling die in corrosief milieu moet werken, moet een speciale bescherming worden toegepast (zoals het toevoegen van een dekselplaat) om te voorkomen dat de vergrendeling roest.

Bij de selectie van de vergrendeling moet aan de volgende eisen worden voldaan:

Nominaal koppel van MT ̄ vergrendeling, kn · m;

Nominale askracht van de vergrendeling FT ̄; KN;

d. Binnendiameter en binnenringbreedte van de vergrendeling, mm;

Druk op het verbindingsoppervlak tussen de vergrendeling Pt ̄ en de as, N / mm2

A. Transmissie koppel: MT ≥ M

B. Legeraxiële kracht: ft ≥ FX

C. Vervoerkracht: ft ≥ f2x + (MD / 2x10-3) 2

D. Radiële lagerecht: Pt ≥ FR / d1x103, waarbij:

M ̄ door te geven koppel, kn · m;

FX ̄ de te dragen askracht, kn;

FT ̄ draagkracht, kn;

Veiligheidsmaatregelen en hergebruik

1Als dit product wordt gebruikt op hefmachines of op machines wordt geladen, moeten veiligheidsinrichtingen worden ingesteld om de veiligheid te waarborgen.

2Het is absoluut verboden om de bouten onder belasting los te maken.

Tijdens hergebruik mag de vergrendeling alleen worden gebruikt nadat is bevestigd dat er geen vuil, corrosie en beschadiging is.9

Productenparameters
