Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO-9001
Modelnummer: GB-serie
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2 PCS
Prijs: Negotiable
Verpakking Details: Kartons door overzees die door vliegtuig verschepen
Levertijd: 5-7 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand

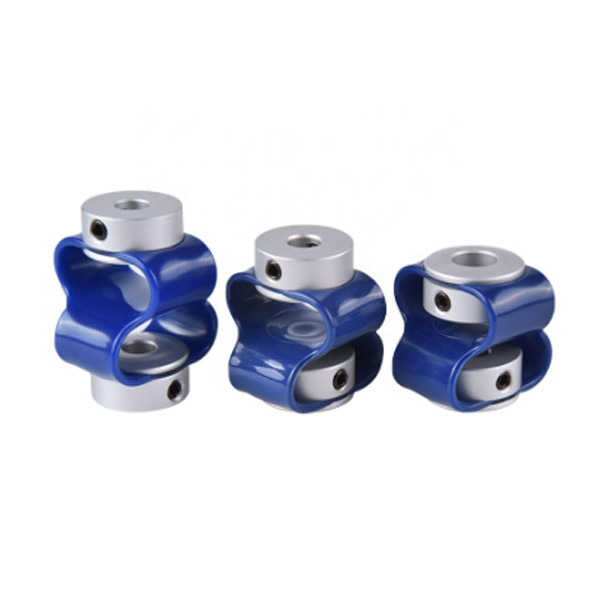

Model: |
GB 8 lettertypen Encoder-specifiek |
Materiaal: |
aluminiumlegering |
Structuur: |
8 lettertypen Encoder-specifiek |
Droeg Grootte: |
34-82 mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodische oxidatiebehandeling |
Model: |
GB 8 lettertypen Encoder-specifiek |
Materiaal: |
aluminiumlegering |
Structuur: |
8 lettertypen Encoder-specifiek |
Droeg Grootte: |
34-82 mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodische oxidatiebehandeling |
Productkenmerken
Bellows koppeling: geschikt voor encoder, CNC machine tool, positioneringssysteem, kogelschroef, indexplaat en planetary gear reducer.schroefstaaf, enz. Parallelle koppeling: geschikt voor het aansluiten van een stappenmotor, encoder, schroefstaaf, enz. Kruisschuivercouplage: geschikt voor tachometer, encoder, schroefstaaf, werktuigmachine en andere machines.Universele koppeling, stijve koppeling.
Metalen diafragmacouplage: geschikt voor servomotor, encoder, planetary reducer, kogelschroef, compressor, mixer, papiermachines, robot en andere mechanische apparatuur.geschikt voor encoder, servosysteem, motor-spindel aandrijving, verpakkingsmachines, machinegereedschapsdrijving, pomp en andere machines.
>ontworpen voor encoder
>Goede flexibiliteit, niet gemakkelijk te breken
>De elastomeer is gemaakt van polyurethaan, bestand tegen olie en oxidatie
Productenparameters
| modelparameter | gemeenschappelijke boringsdiameter d1,d2 | ΦD | L | LP | S | F | M | koppel van de schroef (N.M.) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| modelparameter | Nominaal koppel (N.M.) * |
toegestane excentriciteit (mm) * |
toegestane buighoek (°) * |
toegestane axiale afwijking (mm) * |
maximale snelheid rpm |
statische torsiestijfheid (N.M/rad) |
moment van traagheid (Kg.M)2) |
Materiaal van de schachtmantel | Materiaal van schrapnel | oppervlaktebehandeling | gewicht (g) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | Hoogsterkte aluminiumlegering | PU |
Anodiserende behandeling |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 |
