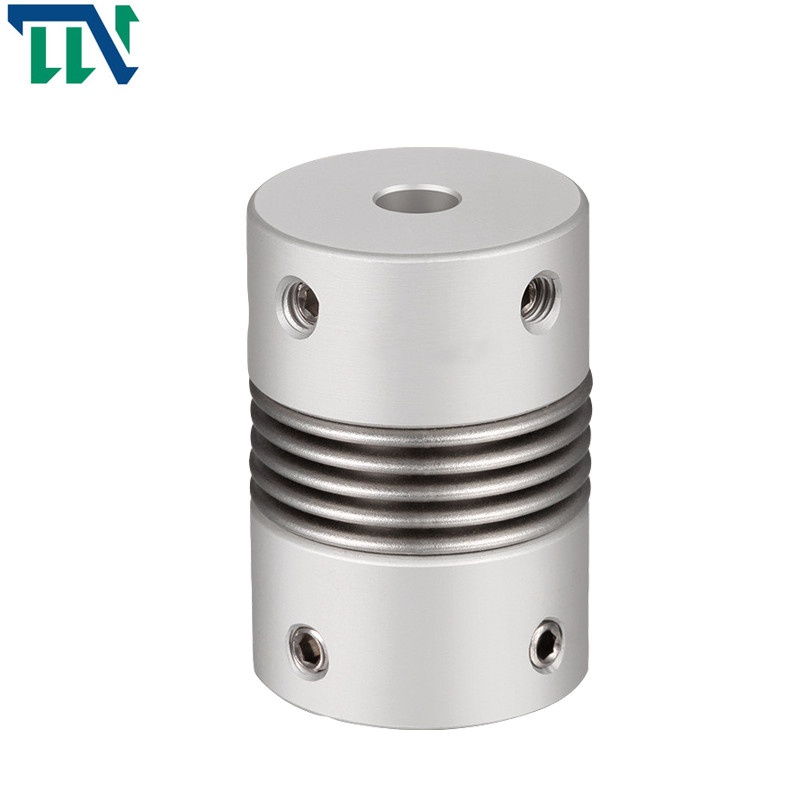

Van de de Schachtkoppeling van aluminiumblaasbalgen van de de Blaasbalgmotor de Aanzet Setscrew 16mm 19mm

Brand Name:	Tianniu
Model Number:	De reeks van gr.
MOQ:	1 PCs
Prijs:	negotiable
Delivery Time:	3-5 werkdagen
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

ISO 9001

naam:

De koppeling van de blaasbalgschacht

Structuur:

De koppeling van de blaasbalgschacht

Materiaal:

Aluminiumstaal

Droeg Grootte:

1655mm

Garantie:

12 maanden

Elastomeermateria:

PA66

Oppervlaktebehandeling:

Anodeoxydatiebehandeling

Verpakking Details:

Kartons door overzees die door vliegtuig verschepen

Levering vermogen:

10000 per maand

Markeren:

de koppelingen Tianniu van de aluminiumblaasbalg

Van de de blaasbalgmotor van schachtkoppelingen de Aanzet Tianniu

schachtkoppelingen 16mm Tianniu

Product Description

De blaasbalgen setscrew koppeling van de aluminiumlegering voor motoraanzet

Productinleiding

De blaasbalgenkoppelingen worden gebruikt waar de nauwkeurige omwenteling, de hoge snelheden, en de dynamische motie moeten worden overgebracht. Zij stellen nul weerslag en een hoog niveau van gewrongen stijfheid tentoon, die verschillende prestatiesvoordelen aanbieden. Maar het juiste rangschikken en de behandeling zijn kritiek aan theirsuccessful implementatie.

Producteneigenschappen

>Het materiaal is aluminiumlegering, en de middenblaasbalgen wordt gemaakt van roestvrij staal met uitstekende corrosieweerstand
>Laser wordt het lassen gebruikt tussen blaasbalgen en schachtkoker, met nul omwentelingsontruiming, geschikt voor voorwaartse en omgekeerde omwenteling
>Bellows kan de structuur radiale, hoekige en asafwijking effectief compenseren
>Designed voor servomotorstepper motor
>Fastening methode van setscrew

Productenparameters

Producttekeningen

Van de de Schachtkoppeling van aluminiumblaasbalgen van de de Blaasbalgmotor de Aanzet Setscrew 16mm 19mm 0

Productdimensies

modelparameter	gemeenschappelijk droeg diameter d1, d2	ΦD	L	Li	L2	L3	N	F	M	het aanhalen schroeftorsie (N.M)
Gr.-16x27	4,5,6,6.35, 7,8	16	27	7.5	2	8	13.5	3	M3	0,7
Gr.-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0,7
Gr.-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
Gr.-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
Gr.-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27.2	5.5	M5	4
Gr.-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
Gr.-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
Gr.-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

modelparameter	Geschatte torsie (N.M) *	toelaatbare excentriciteit (mm) *	toelaatbare afbuigingshoek (°) *	toelaatbare asafwijking (mm) *	maximumsnelheid t/min	statische gewrongen stijfheid (N.M/rad)	ogenblik van inertie (Kg.M2)	Materiaal van schachtkoker	oppervlaktebehandeling	gewicht (G)
Gr.-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Aluminiumlegering met hoge weerstand	Het anodiseren behandeling	8
Gr.-20x32	1.5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
Gr.-22.5x34	1.8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
Gr.-25x37	2.0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
Gr.-32x42	2.5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
Gr.-40x51	6.4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
Gr.-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
Gr.-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
