Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO 9001
Modelnummer: GRC 55*72
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: Kartons door overzeese te verschepen of door de lucht
Levertijd: 5-7 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
Naam: |
De koppeling van de blaasbalgschacht |
Materiaal: |
Aluminiumstaal |
Droeg grootte: |
55mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Gewicht: |
0.38kg |
Naam: |
De koppeling van de blaasbalgschacht |
Materiaal: |
Aluminiumstaal |
Droeg grootte: |
55mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Gewicht: |
0.38kg |

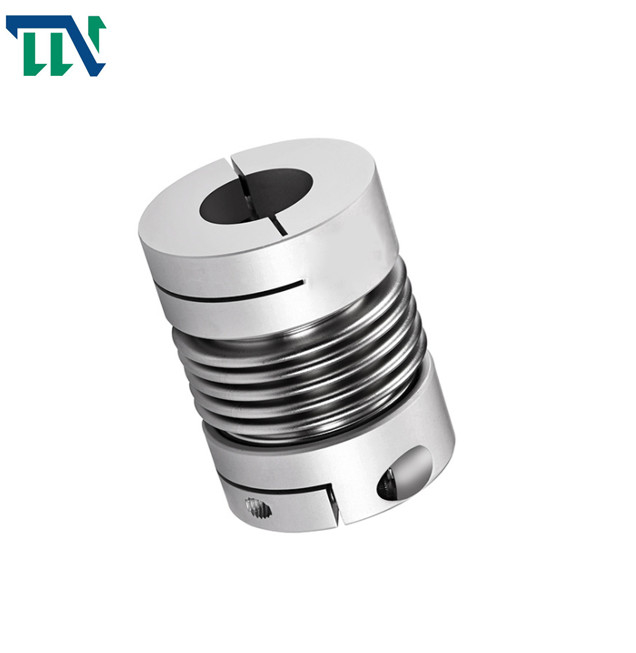

Staalblaasbalgen die die Schachtkoppeling vastklemmen voor Codeur wordt gestapt
Productenparameters
Producttekeningen
Productdimensies
| modelparameter | gemeenschappelijk droeg diameter d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | het aanhalen schroeftorsie (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| modelparameter | Geschatte torsie (N.M) * |
toelaatbare excentriciteit (mm) * |
toelaatbare afbuigingshoek (°) * |
toelaatbare asafwijking (mm) * |
maximumsnelheid t/min |
statische gewrongen stijfheid (N.M/rad) |
ogenblik van inertie (Kg.M2) |
Materiaal van schachtkoker | oppervlaktebehandeling | gewicht (G) |
| GRC-16x27 | 0,8 | 0,1 | 1.5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Aluminiumlegering met hoge weerstand | Het anodiseren behandeling | 8 |
| GRC-20x32 | 1.5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
Productinleiding
De blaasbalgen die gebruik koppelen plooiden thin-walled pijp (blaasbalgen) of band met de twee halve koppelingen om motie direct te lassen over te brengen. De koppeling heeft de voordelen van eenvoudige structuur, kleine algemene afmeting, geschikte verwerking en installatie en hoge transmissienauwkeurigheid. Het wordt hoofdzakelijk in kleine de machines en de controlemechanismen gebruikt die van de machtsprecisie compacte structuur en hoge transmissienauwkeurigheid vereisen. De dunne en eenvormige pijpmuur van blaasbalgen het koppelen maakt tot het opbrengst de zeer lage dragende lading, de constante hoeveelheid elk roterend punt, in tegenstelling tot andere koppelingen die het hoge ladingspunt en laag ladingspunt van de cyclus vernietigen, handhaaft en starheid wanneer het dragen van torsielading handhaaft. Voor corrosieve gelegenheden, Wansheng-koppelingsco., kan Ltd blaasbalgenkoppelingen van de kokers van de roestvrij staalschacht voorzien, maar dit verhoogt het gewicht en vermindert de prestatiesvoordelen van dit soort koppeling
Het elastische element van blaasbalgen het koppelen is de blaasbalgen van het precisiemetaal, wat in flexibele reeks en stijve reeks verdeeld is. De flexibele reeks heeft grote elasticiteit en in micro- gelegenheden zoals codeurs en sensoren vaak gebruikt. De stijve reeks wordt hoofdzakelijk gebruikt in servomotoren, CNC werktuigmachines (machinaal bewerkende centra) en andere gelegenheden
