Productgegevens
Plaats van herkomst: China
Merknaam: Tianniu
Certificering: ISO 9001
Modelnummer: GRC 20*32
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 PCs
Prijs: Negotiable
Verpakking Details: Kartons overzees verschepend vliegtuig dat 0.08-0.17KG verscheept
Levertijd: 5-7 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Levering vermogen: 10000 per maand
naam: |
De koppeling van de blaasbalgschacht |
Materiaal: |
Aluminiumstaal |
Droeg Grootte: |
1655mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Gewicht: |
0.013KG |
naam: |
De koppeling van de blaasbalgschacht |
Materiaal: |
Aluminiumstaal |
Droeg Grootte: |
1655mm |
Garantie: |
12 maanden |
Elastomeermateria: |
PA66 |
Oppervlaktebehandeling: |
Anodeoxydatiebehandeling |
Gewicht: |
0.013KG |

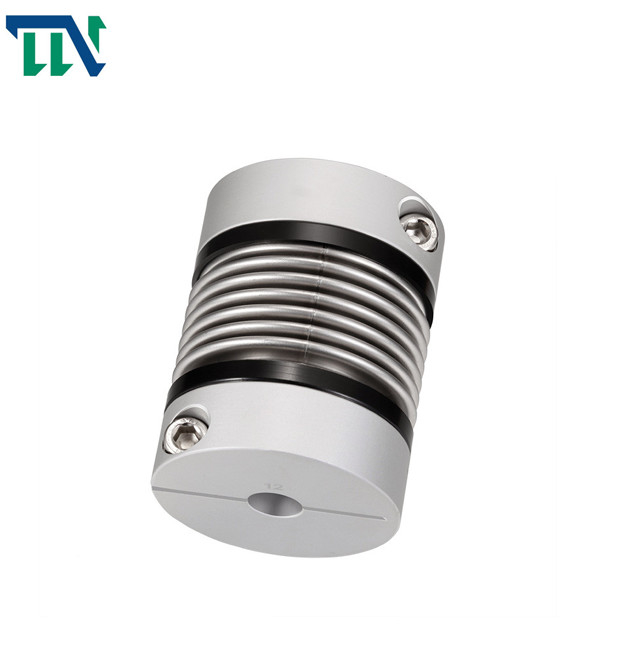

Staalblaasbalgen die die Schachtkoppeling vastklemmen voor Codeur wordt gestapt
Productinleiding
De blaasbalgen die gebruik koppelen plooiden thin-walled pijp (blaasbalgen) of band met de twee halve koppelingen om motie direct te lassen over te brengen. De koppeling heeft de voordelen van eenvoudige structuur, kleine algemene afmeting, geschikte verwerking en installatie en hoge transmissienauwkeurigheid. Het wordt hoofdzakelijk in kleine de machines en de controlemechanismen gebruikt die van de machtsprecisie compacte structuur en hoge transmissienauwkeurigheid vereisen.
Het elastische element van blaasbalgen het koppelen is de blaasbalgen van het precisiemetaal, wat in flexibele reeks en stijve reeks verdeeld is. De flexibele reeks heeft grote elasticiteit en in micro- gelegenheden zoals codeurs en sensoren vaak gebruikt. De stijve reeks wordt hoofdzakelijk gebruikt in servomotoren, CNC werktuigmachines (machinaal bewerkende centra) en andere gelegenheden.
Producteneigenschappen
> Het materiaal is aluminiumlegering, en de middenblaasbalgen wordt gemaakt van roestvrij staal met uitstekende corrosieweerstand
> Wordt het laserlassen gebruikt tussen blaasbalgen en schachtkoker, met nul omwentelingsontruiming, geschikt voor voorwaartse en omgekeerde omwenteling
> Kan de blaasbalgenstructuur radiale, hoekige en asafwijking effectief compenseren
> Ontworpen voor servomotorstepper motor
> Het vastmaken methode van het vastklemmen schroef
Productenparameters
Producttekeningen
Productdimensies
| modelparameter | gemeenschappelijk droeg diameter d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | het aanhalen schroeftorsie (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| modelparameter | Geschatte torsie (N.M) * |
toelaatbare excentriciteit (mm) * |
toelaatbare afbuigingshoek (°) * |
toelaatbare asafwijking (mm) * |
maximumsnelheid t/min |
statische gewrongen stijfheid (N.M/rad) |
ogenblik van inertie (Kg.M2) |
Materiaal van schachtkoker | oppervlaktebehandeling | gewicht (G) |
| GRC-16x27 | 0,8 | 0,1 | 1.5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Aluminiumlegering met hoge weerstand | Het anodiseren behandeling | 8 |
| GRC-20x32 | 1.5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
