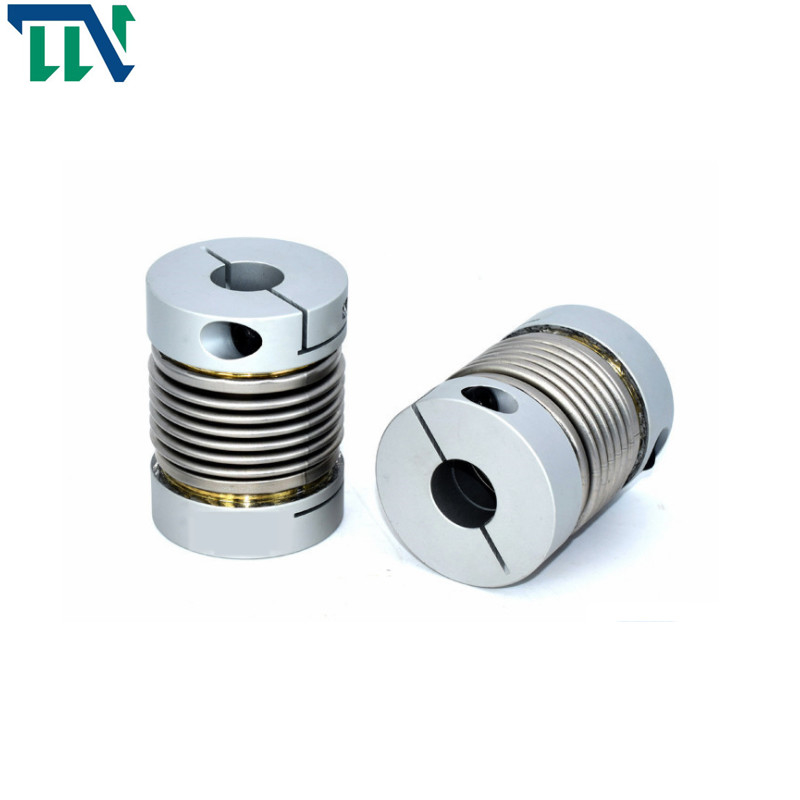

Staalblaasbalgen die die Schachtkoppeling vastklemmen voor Codeur wordt gestapt
Productinleiding
De blaasbalgen die gebruik koppelen plooiden thin-walled pijp (blaasbalgen) of band met de twee halve koppelingen om motie direct te lassen over te brengen. De koppeling heeft de voordelen van eenvoudige structuur, kleine algemene afmeting, geschikte verwerking en installatie en hoge transmissienauwkeurigheid. Het wordt hoofdzakelijk in kleine de machines en de controlemechanismen gebruikt die van de machtsprecisie compacte structuur en hoge transmissienauwkeurigheid vereisen.
1. Blaasbalgen het koppelen heeft geen ontruiming en hoge gevoeligheid
2. Hoge elasticiteit, betere bescherming van materiaal
3. Het kan trilling absorberen en radiale, hoekige en asafwijkingen tegelijkertijd compenseren
4. De weerstand van de olievlek en sterke corrosieweerstand
5. De gewrongen starheid, met de wijzers van de klok mee en de linksdraaiende omwentelingskenmerken zijn precies hetzelfde
6. Algemeen gebruikt in CNC werktuigmachines, indexerende schijven en andere industriële machines
Producteneigenschappen
>Het materiaal is aluminiumlegering, en de middenblaasbalgen wordt gemaakt van roestvrij staal met uitstekende corrosieweerstand
>Laser wordt het lassen gebruikt tussen blaasbalgen en schachtkoker, met nul omwentelingsontruiming, geschikt voor voorwaartse en omgekeerde omwenteling
>Bellows kan de structuur radiale, hoekige en asafwijking effectief compenseren
>Designed voor servomotorstepper motor
>Fastening methode van het vastklemmen schroef
Productenparameters
Producttekeningen
Productdimensies
| modelparameter | gemeenschappelijk droeg diameter d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | het aanhalen schroeftorsie (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| modelparameter | Geschatte torsie (N.M) * |
toelaatbare excentriciteit (mm) * |
toelaatbare afbuigingshoek (°) * |
toelaatbare asafwijking (mm) * |
maximumsnelheid t/min |
statische gewrongen stijfheid (N.M/rad) |
ogenblik van inertie (Kg.M2) |
Materiaal van schachtkoker | oppervlaktebehandeling | gewicht (G) |
| GRC-16x27 | 0,8 | 0,1 | 1.5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Aluminiumlegering met hoge weerstand | Het anodiseren behandeling | 8 |
| GRC-20x32 | 1.5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
