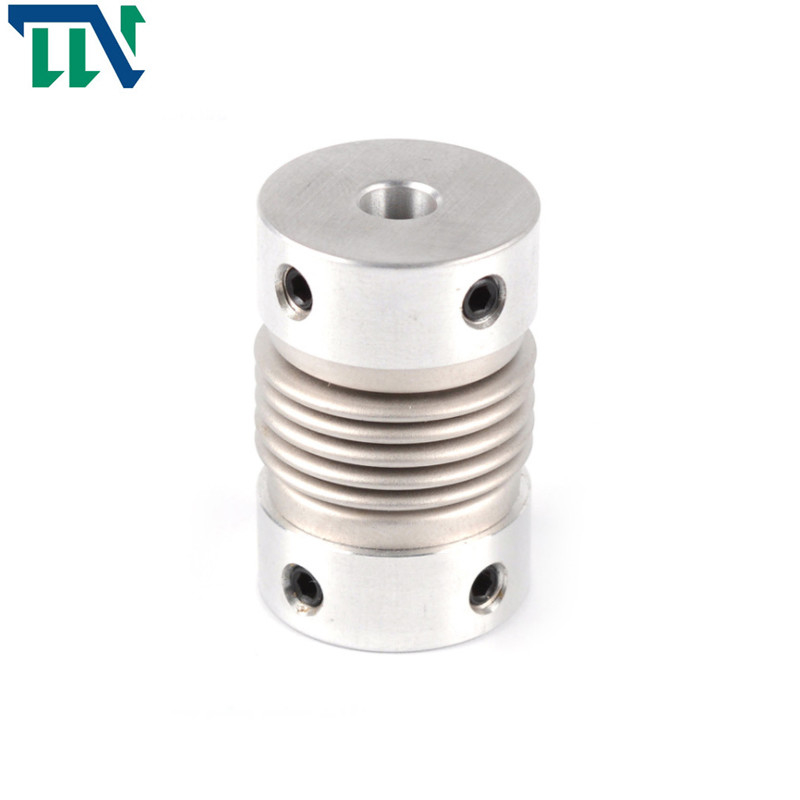

de blaasbalgen die van het roestvrij staalmetaal aan het vastklemmen van hub mechanische 20X32mm koppelen

Brand Name:	Tianniu
Model Number:	Gr. 20*32
MOQ:	1 PCs
Prijs:	negotiable
Delivery Time:	3-5 werkdagen
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

ISO 9001

Naam:

De koppeling van de blaasbalgschacht

Structuur:

De koppeling van de blaasbalgschacht

Materiaal:

Aluminiumstaal

Droeg grootte:

1655mm

Garantie:

12 maanden

Elastomeermateria:

PA66

oppervlaktebehandeling:

Anodeoxydatiebehandeling

Gewicht:

0.013KG

Verpakking Details:

Kartons door overzees die door vliegtuig verschepen

Levering vermogen:

10000 per maand

Markeren:

metaalblaasbalgen die 20X32mm koppelen

roestvrij staalblaasbalgen het koppelen

de koppeling van het blaasbalgmetaal

Product Description

Van de het Aluminiumlegering van gr. 20X32 de Koppeling van de Blaasbalgensetscrew voor Mechanisch

Productinleiding

De blaasbalgen die gebruik koppelen plooiden thin-walled pijp (blaasbalgen) of band met de twee halve koppelingen om motie direct te lassen over te brengen. De koppeling heeft de voordelen van eenvoudige structuur, kleine algemene afmeting, geschikte verwerking en installatie en hoge transmissienauwkeurigheid. Het wordt hoofdzakelijk in kleine de machines en de controlemechanismen gebruikt die van de machtsprecisie compacte structuur en hoge transmissienauwkeurigheid vereisen.

Productenparameters

Producttekeningen

de blaasbalgen die van het roestvrij staalmetaal aan het vastklemmen van hub mechanische 20X32mm koppelen 0

Productdimensies

modelparameter	gemeenschappelijk droeg diameter d1, d2	ΦD	L	Li	L2	L3	N	F	M	het aanhalen schroeftorsie (N.M)
Gr.-16x27	4,5,6,6.35, 7,8	16	27	7.5	2	8	13.5	3	M3	0,7
Gr.-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0,7
Gr.-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
Gr.-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
Gr.-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27.2	5.5	M5	4
Gr.-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
Gr.-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
Gr.-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

modelparameter	Geschatte torsie (N.M) *	toelaatbare excentriciteit (mm) *	toelaatbare afbuigingshoek (°) *	toelaatbare asafwijking (mm) *	maximumsnelheid t/min	statische gewrongen stijfheid (N.M/rad)	ogenblik van inertie (Kg.M2)	Materiaal van schachtkoker	oppervlaktebehandeling	gewicht (G)
Gr.-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Aluminiumlegering met hoge weerstand	Het anodiseren behandeling	8
Gr.-20x32	1.5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
Gr.-22.5x34	1.8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
Gr.-25x37	2.0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
Gr.-32x42	2.5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
Gr.-40x51	6.4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
Gr.-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
Gr.-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280

Producteneigenschappen

>Het materiaal is aluminiumlegering, en de middenblaasbalgen wordt gemaakt van roestvrij staal met uitstekende corrosieweerstand
>Laser wordt het lassen gebruikt tussen blaasbalgen en schachtkoker, met nul omwentelingsontruiming, geschikt voor voorwaartse en omgekeerde omwenteling
>Bellows kan de structuur radiale, hoekige en asafwijking effectief compenseren
>Designed voor servomotorstepper motor
>Fastening methode van setscrew
