products details

Thuis Producten

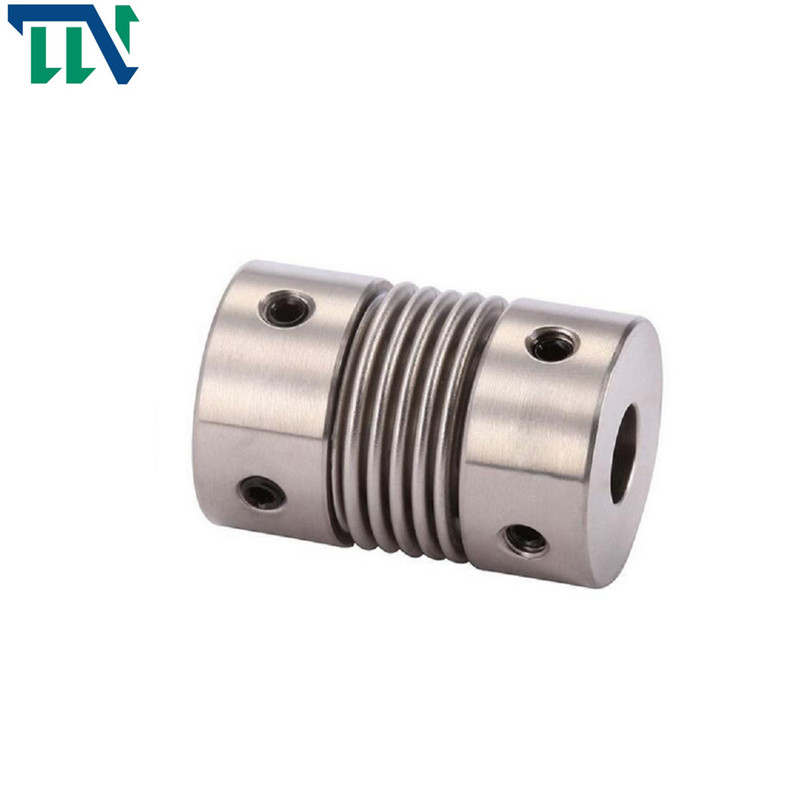

Gelaste Roestvrij staalblaasbalgen die verbinding 25X37mm M4 koppelen van de Leveranciersblaasbalg

Brand Name:	Tianniu
Model Number:	Gr. 25*37
MOQ:	1 PCs
Prijs:	negotiable
Delivery Time:	3-5 werkdagen
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

ISO 9001

Naam:

De koppeling van de blaasbalgschacht

Structuur:

De koppeling van de blaasbalgschacht

Materiaal:

Aluminiumstaal

Droeg grootte:

1655mm

Garantie:

12 maanden

Elastomeermateria:

PA66

Oppervlaktebehandeling:

Anodische oxidatiebehandeling

Gewicht:

0.013KG

Verpakking Details:

Kartons door overzees die door vliegtuig verschepen

Levering vermogen:

10000 per maand

Markeren:

het gelaste blaasbalgen koppelen

Roestvrij staalblaasbalgen die 25X37mm koppelen

blaasbalgtype koppeling

Product Description

Van de de Schachtkoppeling van gr. 25X37 M4 het Aluminiumblaasbalgen Setscrew voor Machine

Productenparameters

Producttekeningen

Gelaste Roestvrij staalblaasbalgen die verbinding 25X37mm M4 koppelen van de Leveranciersblaasbalg 0

Productdimensies

modelparameter	gemeenschappelijk droeg diameter d1, d2	ΦD	L	Li	L2	L3	N	F	M	het aanhalen schroeftorsie (N.M)
Gr.-16x27	4,5,6,6.35, 7,8	16	27	7.5	2	8	13.5	3	M3	0,7
Gr.-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0,7
Gr.-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
Gr.-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
Gr.-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27.2	5.5	M5	4
Gr.-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
Gr.-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
Gr.-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

modelparameter	Geschatte torsie (N.M) *	toelaatbare excentriciteit (mm) *	toelaatbare afbuigingshoek (°) *	toelaatbare asafwijking (mm) *	maximumsnelheid t/min	statische gewrongen stijfheid (N.M/rad)	ogenblik van inertie (Kg.M2)	Materiaal van schachtkoker	oppervlaktebehandeling	gewicht (G)
Gr.-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Aluminiumlegering met hoge weerstand	Het anodiseren behandeling	8
Gr.-20x32	1.5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
Gr.-22.5x34	1.8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
Gr.-25x37	2.0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
Gr.-32x42	2.5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
Gr.-40x51	6.4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
Gr.-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
Gr.-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280

Productinleiding

De blaasbalgen die gebruik koppelen plooiden thin-walled pijp (blaasbalgen) of band met de twee halve koppelingen om motie direct te lassen over te brengen. De koppeling heeft de voordelen van eenvoudige structuur, kleine algemene afmeting, geschikte verwerking en installatie en hoge transmissienauwkeurigheid. Het wordt hoofdzakelijk in kleine de machines en de controlemechanismen gebruikt die van de machtsprecisie compacte structuur en hoge transmissienauwkeurigheid vereisen.

Producteneigenschappen

1. Blaasbalgen het koppelen heeft geen ontruiming en hoge gevoeligheid

2. Hoge elasticiteit, betere bescherming van materiaal

3. Het kan trilling absorberen en radiale, hoekige en asafwijkingen tegelijkertijd compenseren

4. De weerstand van de olievlek en sterke corrosieweerstand

5. De gewrongen starheid, met de wijzers van de klok mee en de linksdraaiende omwentelingskenmerken zijn precies hetzelfde

6. Algemeen gebruikt in CNC werktuigmachines, indexerende schijven en andere industriële machines
